Барабанные тормозные колодки STAGE-9 для Yamaha JOG

Барабанные тормозные колодки STAGE-9 для Yamaha JOG

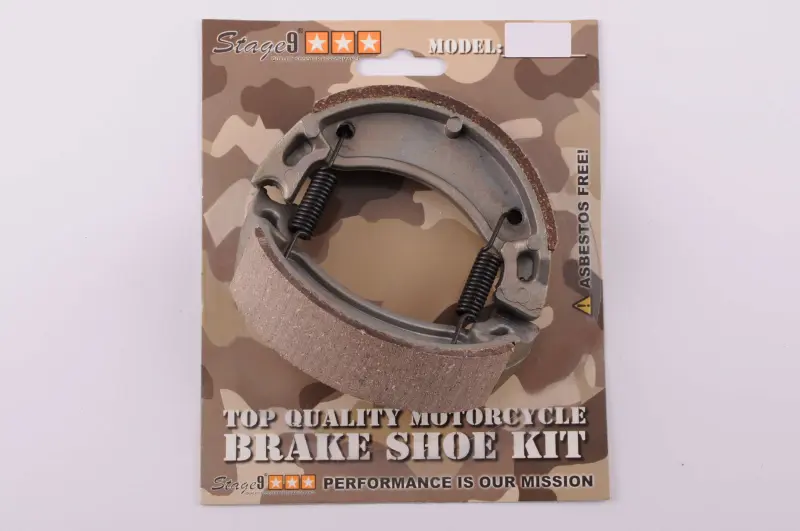

Комплект предназначен для обслуживания барабанного тормоза скутеров семейства Yamaha JOG. Две дугообразные колодки несут фрикционные накладки по внешнему радиусу и соединены двумя возвратными пружинами. Такая схема соответствует работе внутри тормозного барабана: при нажатии на рычаг колодки расходятся, прижимаются накладками к внутренней поверхности барабана и создают необходимое трение для замедления скутера. После отпускания тормоза пружины возвращают детали в исходное положение.

Конструкция и назначение

Колодки работают парой, поэтому при обслуживании тормоза их устанавливают вместе. Это позволяет избежать сочетания новой и уже изношенной накладки, которые могут отличаться состоянием поверхности и характером контакта с барабаном. Дугообразная форма рассчитана на размещение внутри барабанного механизма, а отверстия и опорные участки на основаниях служат для посадки колодок на штатные элементы тормозного щита.

Фрикционные накладки непосредственно участвуют в торможении и постепенно изнашиваются при эксплуатации. Поводом проверить механизм становятся увеличившийся ход тормозного рычага, необходимость чаще регулировать привод, посторонние звуки, неравномерное срабатывание или заметное ухудшение замедления. Причина не всегда ограничивается колодками, поэтому одновременно оценивают состояние барабана, привода, опорных точек и возвратных пружин.

Совместимость и подбор

Модель заявлена для Yamaha JOG. В перечнях применяемости для этой позиции также встречаются исполнения Jog 50 с обозначениями 2JA, 3KJ, 4PJ и 5BM, а также JOG SA16 и SA24 BJ. Семейство JOG включает разные поколения и модификации, поэтому одного названия скутера недостаточно для окончательного выбора.

• Тип тормоза: деталь предназначена именно для барабанного механизма и не заменяет колодки дискового суппорта.
• Модификация скутера: перед установкой необходимо уточнить буквенно-цифровое обозначение модели и исполнение тормоза на конкретном Yamaha JOG.
• Габариты: сравните с демонтированной парой наружный диаметр по накладкам, ширину, толщину и общий профиль. Несовпадение этих параметров не позволит колодкам правильно работать внутри барабана.
• Посадочные участки: проверьте форму концов оснований, расположение отверстий под пружины и точки контакта с разжимным механизмом.
• Место установки: сверяйте конструкцию фактически установленного тормоза, поскольку оснащение разных версий и годов выпуска может отличаться.

Точное сравнение со снятыми колодками особенно полезно после ремонта, замены колеса или покупки скутера с неизвестной историей обслуживания. В таких случаях установленный ранее комплект мог не соответствовать первоначальному исполнению модели.

Рекомендации по установке

Перед монтажом барабан разбирают и очищают от пыли износа, после чего проверяют внутреннюю рабочую поверхность на выраженные борозды, повреждения и неравномерную выработку. Фрикционные накладки должны оставаться чистыми: попадание масла, густой смазки или других технических жидкостей ухудшает их контакт с барабаном. Смазочные материалы допустимы только в предусмотренных точках механизма и не должны попадать на поверхности трения.

• Устанавливайте обе колодки одной парой и правильно закрепляйте возвратные пружины.
• Проверяйте свободное возвращение механизма после отпускания тормозного рычага.
• После сборки отрегулируйте привод с предусмотренным свободным ходом, не оставляя тормоз постоянно поджатым.
• До обычной эксплуатации проверьте работу тормоза на малой скорости и убедитесь в отсутствии подклинивания.

Новые накладки должны постепенно сформировать равномерный контакт с рабочей поверхностью барабана. В начальный период после установки избегайте резких повторных торможений без необходимости и контролируйте регулировку привода. При правильном подборе комплект STAGE-9 восстанавливает штатную схему работы барабанного тормоза Yamaha JOG и подходит для планового обслуживания изношенного механизма.
