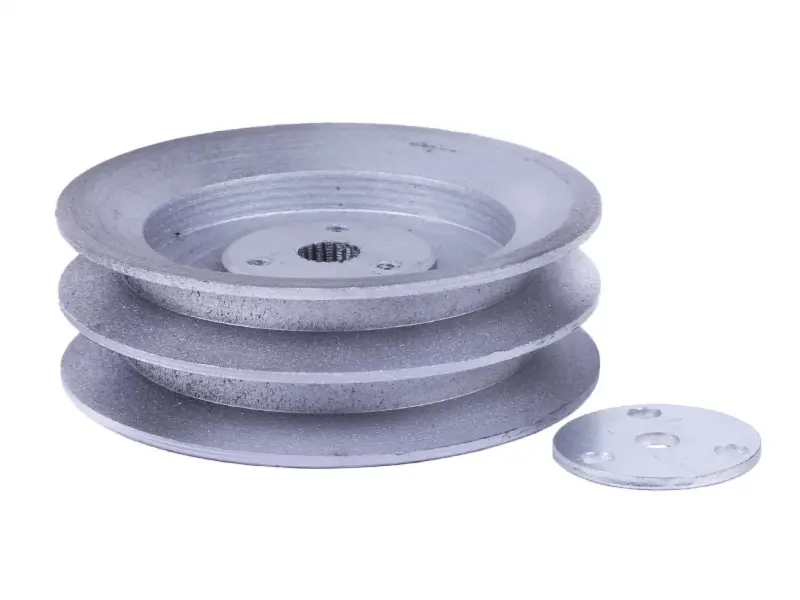

Ведомый двухручейковый шкив 168F/170F под шлицы, тип 2 AMG

Ведомый двухручейковый шкив для мотоблока 168F/170F

Шкив AMG предназначен для ременной передачи мотоблоков с двигателями 168F и 170F мощностью 6,5/7 Hp. Это ведомая деталь с двумя ручьями и центральной посадкой под шлицы типа 2. Она принимает вращение через ремни и передает его на установленный в шлицевом отверстии вал. Такой вариант выбирают для ремонта соответствующей версии привода, когда требуется сохранить штатную двухручейковую схему и подходящий профиль соединения с валом.

Назначение и особенности конструкции

Два ручья образуют отдельные дорожки для ремней и помогают удерживать их в предусмотренном положении во время вращения. Центральная шлицевая посадка соединяет шкив с валом и передает крутящий момент через совпадающие выступы и впадины. Обозначение «тип 2» относится именно к исполнению посадочной части, поэтому его необходимо учитывать наряду с моделями 168F/170F и количеством ручьев.

Замену шкива выполняют при выраженной выработке ременных дорожек, сколах или трещинах, деформации кромок, радиальном биении либо повреждении шлицев. Основанием для проверки также служат повторяющееся проскальзывание ремней, их ускоренный износ, вибрация и посторонний шум в зоне передачи. Перед покупкой стоит осмотреть не только старый шкив, но и сопряженный вал: люфт или поврежденные шлицы вала могут сохранять проблему даже после установки новой детали.

Что проверить при подборе

• Назначение: требуется именно ведомый шкив мотоблока, а не ведущая деталь, устанавливаемая со стороны двигателя.
• Количество ручьев: эта модель имеет две ременные дорожки; их число должно соответствовать штатной схеме привода.
• Посадка: профиль шлицев и исполнение типа 2 должны полностью совпадать с валом без расточки, переходников и принудительной запрессовки.
• Габариты: перед заказом сравнивают наружный диаметр, общую ширину, глубину и взаимное расположение ручьев со снятым шкивом.
• Ремни: проверяют профиль, ширину и состояние используемых ремней, поскольку неподходящий или сильно изношенный ремень неправильно располагается в ручье.
• Исполнение техники: обозначения 168F/170F и мощность 6,5/7 Hp должны совпадать, однако окончательный выбор делают по посадке и размерам прежней детали.

Совпадение только модели двигателя не заменяет проверку трансмиссии: мотоблоки на базе 168F и 170F могут иметь разные варианты шкивов и валов. Особенно внимательно сравнивают количество и форму шлицев, диаметр посадочной зоны, положение шкива относительно соседнего и расстояние между ременными дорожками. Деталь должна свободно занимать предусмотренное место, не касаться корпуса и обеспечивать прямолинейное прохождение ремней.

Установка и контроль после замены

Монтаж выполняют на остановленной технике с исключенным случайным запуском двигателя. Вал очищают от загрязнений и следов коррозии, осматривают его шлицы и проверяют отсутствие заметного люфта. Шкив устанавливают без ударной посадки и перекоса, после чего закрепляют предусмотренным конструкцией мотоблока способом. Одновременно оценивают состояние ремней и второго шкива: поврежденные кромки, загрязнение дорожек и различная степень износа ремней ухудшают работу новой детали.

После сборки проверяют соосность шкивов и правильное положение обоих ремней. При ручном проворачивании не должно быть заеданий, касания корпуса или заметного бокового отклонения. Первый запуск проводят кратковременно, контролируя движение ремней и отсутствие вибрации. Если ремень выходит к краю ручья, шкив колеблется или соединение на валу имеет люфт, технику останавливают и повторно проверяют посадку, фиксацию и взаимное положение деталей.

Ведомый двухручейковый шкив AMG подходит для восстановления ременной передачи мотоблока 168F/170F при точном совпадении шлицевого исполнения типа 2. Тщательное сравнение со снятой деталью помогает правильно подобрать шкив и избежать переделки привода во время ремонта.
