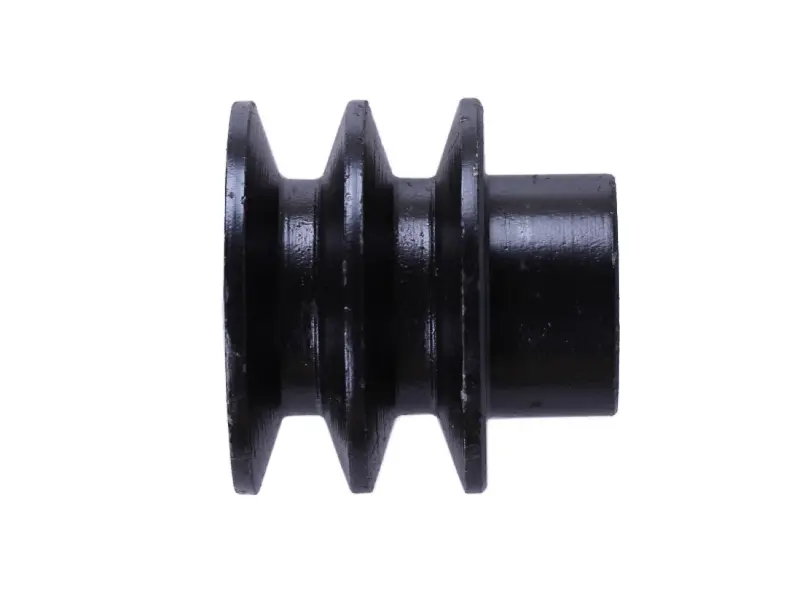

Шкив ремня ведомый двухручейковый для мотоблока 168F/170F (6,5/7 л.с.), 19 мм, AMG-2

Ведомый двухручейковый шкив ремня для мотоблока 168F/170F (6,5/7 л.с.) принимает вращение от ведущего шкива через ременную передачу и передаёт его на вал. Деталь подбирают при замене изношенного или повреждённого шкива. Размерное обозначение — 19 мм, маркировка наименования — AMG-2. Для правильной посадки и работы передачи нужно сопоставить геометрию новой детали со снятой.

Конструкция и работа

Шкив имеет два ручья, разделённых выступающим бортиком, и удлинённую ступицу с одной стороны. Ручьи направляют ремни и обеспечивают контакт их боковых поверхностей со шкивом. При подборе учитывают не только количество ручьёв, но и их профиль: ремень должен занимать правильное положение в канавке. Несоответствие профиля ухудшает передачу усилия, вызывает проскальзывание и ускоряет износ ремня.

Выступающая ступица задаёт расположение шкива относительно опоры и соседних деталей. Если её длина или положение отличаются от снятой детали, ручьи могут оказаться смещены относительно ведущего шкива. В таком случае ремень идёт с перекосом, трётся о края канавки и быстрее повреждается. Одинаковое число ручьёв само по себе ещё не означает взаимозаменяемость.

Когда требуется замена

Повод осмотреть шкив — повторяющееся проскальзывание, неравномерный износ краёв ремня, вибрация или заметное биение при вращении. Замена нужна при трещинах, сколах бортиков, сильной выработке ручьёв и повреждении посадки. Однако свист и нагрев ремня могут возникать также из-за слабого натяжения или перекоса передачи. Вместе со шкивом проверяют состояние ремней, крепления и опоры вала, чтобы новая деталь не работала с прежней причиной неисправности.

Что сверить при подборе

• Диаметр посадочного отверстия и способ фиксации на валу: новая деталь должна соответствовать существующему креплению.
• Наружный диаметр, ширину и глубину ручьёв, а также расстояние между ними — эти параметры определяют положение ремней и работу передачи.
• Общую ширину, длину выступающей ступицы и её ориентацию относительно ручьёв.
• Свободное пространство до опоры, защитного кожуха и других деталей после установки.

Сверяйте размеры непосредственно со снятым шкивом и валом. Наружный диаметр влияет на передаточное отношение: установка отличающегося шкива может изменить скорость и тягу привода. Посадка с люфтом повреждает сопряжение, а попытка установить слишком тесную деталь силой может повредить вал или ступицу. Обозначение двигателя помогает сузить подбор, но не заменяет проверку размеров ременной передачи.

Установка и проверка

Работу выполняют на остановленной технике с исключённым случайным запуском. Сначала снимают защиту, ослабляют натяжение ремней и освобождают крепление шкива. При снятии не упирают инструмент в тонкие края ручьёв. Посадочную поверхность очищают и осматривают, затем устанавливают шкив в нужной ориентации и закрепляют предусмотренным для мотоблока способом.

После сборки проверяют совпадение плоскостей ручьёв обоих шкивов, регулируют натяжение по требованиям техники и возвращают защитный кожух. Ремни с трещинами, расслоением или повреждёнными краями заменяют. При пробном включении контролируют ровный ход передачи: биение, уход ремня к бортику и посторонний шум требуют остановки и повторной проверки посадки, крепления и соосности.
