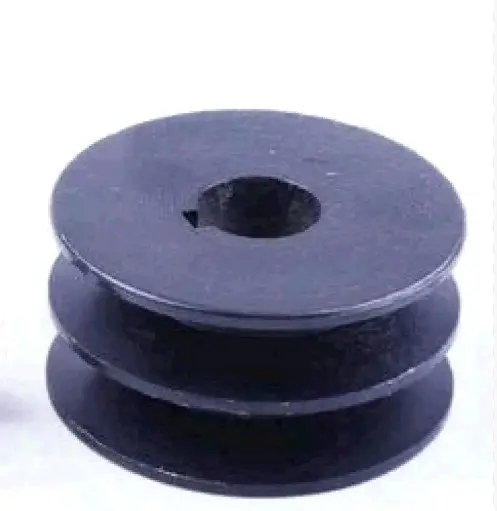

Шкив ремня ведомый двухручейковый для мотоблока 177F, посадка 25 мм

Ведомый двухручейковый шкив для мотоблока 177F

Шкив предназначен для ременного привода мотоблока с двигателем 177F мощностью 9 л. с. Деталь рассчитана на посадку диаметром 25 мм и имеет два ручья для приводных ремней. Такое исполнение применяется в приводах, где вращение передается парой ремней в соответствии с конструкцией техники. Шкив подходит для ремонта привода при износе штатной детали, повреждении канавок или нарушении посадки на валу.

Основная задача шкива — принимать вращение от ремней и передавать его установленному валу. Два ручья удерживают ремни в заданном положении и позволяют задействовать оба ремня предусмотренной приводной схемы. Центральное отверстие дополнено шпоночным пазом: шпонка связывает шкив с валом и препятствует их взаимному проворачиванию под нагрузкой. Для правильной работы важны не только диаметр отверстия и число ручьев, но также соответствие геометрии всей передачи.

Подтвержденные параметры

• Тип детали: ведомый шкив ременной передачи мотоблока.
• Исполнение: два ручья под приводные ремни.
• Посадочный диаметр: 25 мм.
• Применение: конфигурации мотоблоков с двигателем 177F мощностью 9 л. с.
• Посадка на вал: центральное отверстие со шпоночным пазом.

Как проверить соответствие перед установкой

Обозначения 177F и 25 мм являются основными ориентирами, однако у мотоблоков разных серий могут отличаться редуктор, расположение шкива и параметры ременного привода. Сравните новую деталь со снятым шкивом по наружному диаметру, общей ширине, количеству и профилю канавок, глубине посадки, положению относительно соседнего шкива и способу осевой фиксации. Отдельно измерьте вал: номинальная посадка должна составлять 25 мм, а форма и размеры шпоночного соединения должны совпадать без доработки.

Проверьте и применяемые ремни. Их профиль должен соответствовать канавкам, а длина — штатной схеме натяжения. Слишком узкий ремень опускается глубже требуемого, а слишком широкий неправильно опирается на боковые поверхности ручья. В обоих случаях передача может работать с проскальзыванием, нагревом и ускоренным износом. Если используются два ремня, устанавливайте одинаковые по типу и фактическому состоянию изделия: заметная разница в растяжении приводит к неравномерной передаче нагрузки.

Установка и проверка привода

Перед монтажом очистите вал, шпоночный паз и посадочное отверстие от загрязнений, коррозии и остатков старой смазки. Проверьте вал и шпонку на задиры, деформацию и следы проворачивания. Шкив должен садиться ровно, без перекоса и ударной запрессовки. Используйте предусмотренную конструкцией шпонку, крепеж и осевую фиксацию, не заменяя их деталями случайного размера.

После установки совместите ручьи ведущего и ведомого шкивов в одной плоскости. Боковое смещение заставляет ремни двигаться с перекосом, изнашивает их кромки и может вызывать сход с канавок. Отрегулируйте натяжение по требованиям конкретного мотоблока: ремни не должны свободно проскальзывать или быть перетянутыми. До запуска проверните привод вручную, убедитесь в свободном ходе и отсутствии касания кожуха, рамы либо соседних деталей. Первую проверку выполняйте на малой нагрузке, контролируя ровность вращения и положение ремней.

Когда шкив требует замены

Основанием для замены служат сколы и деформация кромок, выраженная выработка канавок, повреждение посадочного отверстия или шпоночного паза, заметное биение и повторяющийся сход исправных ремней. Одновременно осмотрите ремни, вал, шпонку, крепеж и второй шкив: установка новой детали без устранения сопутствующего износа может не восстановить стабильную работу привода. При полном совпадении посадки и геометрии двухручейковый шкив возвращает ременной передаче правильное положение ремней и надежную передачу вращения на мотоблоке 177F.
