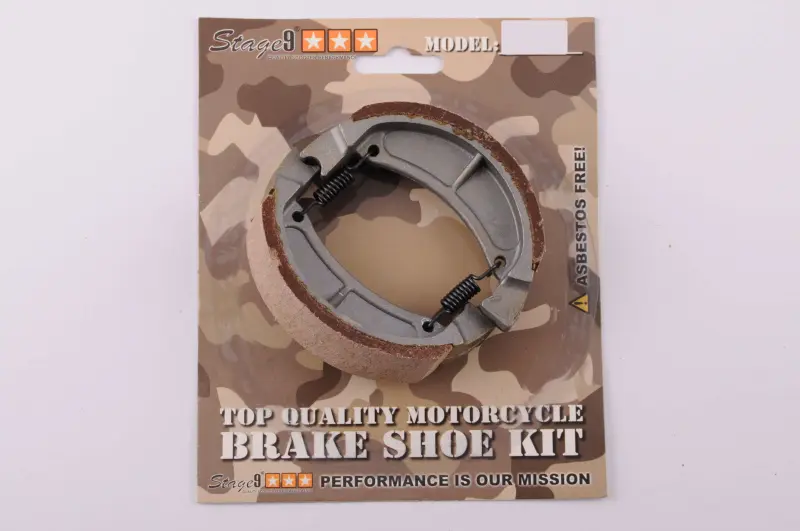

Барабанные тормозные колодки Suzuki AD50 STAGE-9

Барабанные тормозные колодки Suzuki AD50 STAGE-9

Комплект предназначен для обслуживания барабанного тормоза скутера Suzuki AD50. Две дугообразные колодки с фрикционными накладками устанавливаются внутри тормозного барабана и при нажатии на рычаг расходятся в стороны. Их наружные поверхности прижимаются к внутренней дорожке барабана, создавая трение для замедления колеса. Возвратные пружины стягивают колодки после отпускания рычага, поэтому механизм освобождает барабан и возвращается в исходное положение.

Назначение и особенности конструкции

Эта позиция относится именно к барабанным, а не к дисковым колодкам. Здесь нет суппорта и плоских накладок, работающих с ротором: тормозное усилие создаёт пара изогнутых башмаков внутри закрытого барабана. Такое различие принципиально при подборе, поскольку детали двух типов не взаимозаменяемы даже для одной модели скутера. Исполнение STAGE-9 рассчитано на Suzuki AD50 и подходит для плановой замены колодок соответствующего барабанного механизма.

Основание каждой колодки имеет форму дуги, по внешнему радиусу расположена фрикционная накладка. В собранной паре колодки соединены двумя возвратными пружинами. При установке один край каждой детали опирается на штатную точку опоры, а другой взаимодействует с разжимным кулачком. Поэтому при выборе важны не только общий наружный диаметр пары, но и ширина колодки, форма торцов, расположение зацепов пружин и геометрия мест контакта с опорой и кулачком.

Что проверить перед заказом

• Модель скутера: колодки заявлены для Suzuki AD50; обозначение модели следует сверять полностью, без подбора только по объёму двигателя или внешнему сходству.
• Тип тормоза: на обслуживаемом колесе должен быть установлен барабанный механизм с двумя разжимными колодками.
• Размер старой пары: сравните наружный диаметр в рабочем положении и ширину фрикционной части. Измерение снятых деталей помогает исключить различия между версиями ступицы.
• Посадочная геометрия: сопоставьте форму опорных торцов, выемки под кулачок и точки крепления возвратных пружин.
• Состояние сопряжённых деталей: до монтажа проверьте рабочую поверхность барабана, разжимной кулачок, оси и привод тормоза. Глубокие борозды, заедание или чрезмерный износ нельзя устранить одной заменой колодок.

Когда требуется замена

Осмотр колодок нужен при заметном снижении эффективности торможения, увеличении хода рычага после правильной регулировки, постороннем шуме, неравномерной работе или подклинивании колеса. Основанием для замены также служат критический износ фрикционных накладок, их растрескивание, отслоение, загрязнение смазкой либо выраженная неравномерность поверхности. Колодки меняют парой, чтобы обе стороны механизма имели одинаковое состояние и совместно прилегали к барабану.

Установка и первичная проверка

Монтаж выполняют на очищенном тормозном щите с исправными опорными поверхностями и свободно движущимся разжимным кулачком. Возвратные пружины устанавливают в предусмотренные зацепы, сохраняя штатную ориентацию деталей. Смазочные материалы не должны попадать на фрикционные накладки и рабочую дорожку барабана. После сборки колесо должно вращаться без постоянного сильного трения, а привод — уверенно возвращаться после отпускания рычага.

Свободный ход привода регулируют по требованиям Suzuki AD50, затем проверяют торможение на малой скорости в безопасном месте. Новым накладкам требуется период приработки к поверхности барабана, поэтому первые поездки используют для плавных контролируемых торможений без продолжительного удержания механизма под нагрузкой. Точный подбор по модели, типу тормоза и геометрии снятых колодок помогает установить STAGE-9 без переделки штатного узла.
