Барабанные тормозные колодки Suzuki AD50 PITON

Барабанные тормозные колодки Suzuki AD50 PITON

Комплект предназначен для обслуживания барабанного тормоза скутера Suzuki AD50. Колодки устанавливаются внутри тормозного барабана и при нажатии на рычаг прижимаются фрикционными накладками к его внутренней поверхности. Возникающее трение замедляет вращение колеса. Такая деталь требуется при естественном износе накладок, ухудшении реакции тормоза, появлении постороннего шума либо во время ремонта механизма после разборки колеса.

Конструкция и назначение

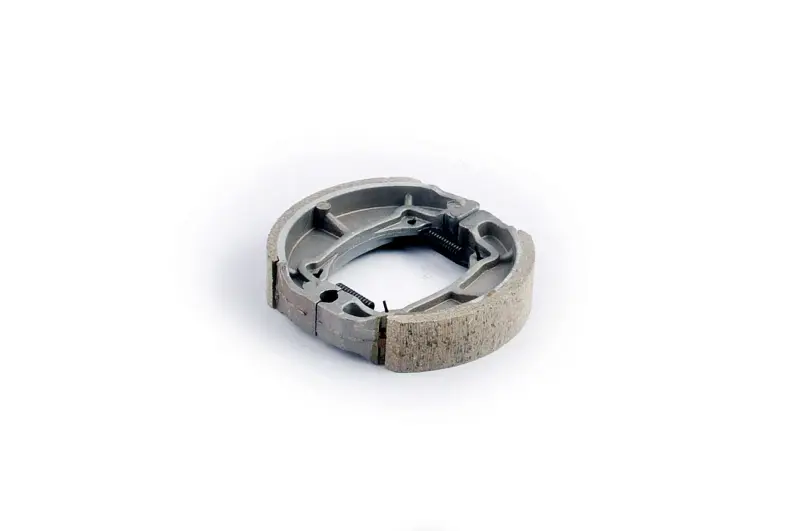

Пара состоит из двух изогнутых колодок с фрикционными накладками. Колодки соединены двумя стяжными пружинами, которые возвращают их в исходное положение после отпускания тормозного рычага. Один край каждой колодки опирается на предусмотренную в механизме точку, а противоположные края взаимодействуют с разжимным кулачком. При его повороте колодки расходятся и соприкасаются с барабаном.

В отличие от дисковых колодок, эта модель работает внутри закрытого барабанного механизма: здесь нет суппорта и отдельного тормозного диска. Поэтому форму детали, расположение опорных участков и места крепления пружин необходимо подбирать именно под барабан Suzuki AD50. Установка неподходящей по геометрии пары может помешать правильной сборке и регулировке тормоза.

Что проверить при подборе

Название Suzuki AD50 указывает модельную совместимость, однако перед установкой следует учитывать модификацию и фактическую конструкцию конкретного скутера. Ранее замененные колесо, крышка тормоза или другие детали могут отличаться от штатного исполнения. Снятую пару удобно использовать как образец для проверки основных посадочных признаков.

• Тип механизма: колодки рассчитаны на барабанный тормоз, а не на дисковую систему.
• Форма и общий диаметр: дуги новой и снятой пары должны соответствовать внутреннему пространству барабана.
• Ширина накладок: сравните ее со старой деталью и шириной контактной дорожки барабана.
• Опорные окончания: проверьте форму участков, соприкасающихся с неподвижной опорой и разжимным кулачком.
• Пружины: расположение точек их крепления должно совпадать с конструкцией заменяемых колодок.

Когда требуется замена

Поводом для проверки служат увеличившийся ход привода, необходимость частой регулировки, ослабление замедления или нетипичный звук со стороны барабана. Эти признаки могут быть связаны не только с накладками, поэтому при разборке оценивают состояние всего механизма: внутреннюю поверхность барабана, разжимной кулачок, привод и пружины. Загрязнение, повреждение контактной дорожки или заедание подвижных деталей способны повлиять на результат даже после установки новых колодок.

Колодки меняют парой в пределах одного барабана. Перед сборкой посадочные участки очищают, а детали размещают в том же положении относительно опоры и кулачка, которое предусмотрено конструкцией тормоза. Фрикционные поверхности должны оставаться чистыми: попадание масла или смазки ухудшает их контакт с барабаном. После монтажа проверяют свободное вращение колеса при отпущенном приводе, регулируют ход рычага и выполняют контрольную проверку тормоза на малой скорости.

PITON для Suzuki AD50 подходит для планового восстановления барабанного тормоза при совпадении модели и геометрии установленного механизма. До начала ремонта сравните новую пару со снятыми колодками по форме, ширине, опорным окончаниям и расположению пружин — это помогает собрать механизм без перекоса и получить корректную работу привода.
