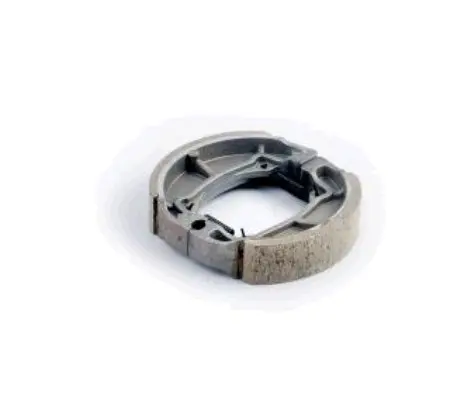

Барабанные тормозные колодки Suzuki AD50 LAONIU

Барабанные тормозные колодки Suzuki AD50 LAONIU

Комплект предназначен для обслуживания барабанного тормоза скутера Suzuki AD50. Две дугообразные колодки устанавливаются внутри тормозного барабана и участвуют в создании тормозного усилия: при нажатии на рычаг привод раздвигает их, а фрикционные накладки прижимаются к внутренней поверхности барабана. Такая конструкция принципиально отличается от плоских колодок дискового суппорта, поэтому перед заказом необходимо убедиться, что на скутере установлен именно барабанный механизм.

Назначение и устройство

Колодки образуют парную деталь круглой формы. На каждой дуге расположена широкая фрикционная накладка, которая взаимодействует с барабаном во время замедления. Износ этой поверхности постепенно увеличивает ход привода и ухудшает работу тормоза. Основанием для замены также служат неравномерная выработка, отслаивание или растрескивание накладки, следы загрязнения, выраженный скрип и заметное снижение эффективности торможения. Оценивать состояние следует у обеих колодок, поскольку они работают совместно.

В исходном названии указана совместимость с Suzuki AD50 и исполнение LAONIU. У модели AD50 встречаются детали похожей формы, а в продаже для нее указываются разные размеры барабанных колодок и сопряженных барабанов. Поэтому одного названия скутера недостаточно для безошибочного выбора. Точные размеры этой версии не заявлены, и подбирать ее только по внешнему сходству не следует.

Что проверить перед покупкой

• Тип тормоза: необходим барабанный механизм, в котором дугообразные колодки размещаются внутри барабана.
• Форму пары: сравните наружный контур, конфигурацию торцов и положение опорных участков со снятыми колодками.
• Посадочные параметры: сопоставьте диаметр собранной пары, ширину накладок и расстояние между точками опоры.
• Места крепления: проверьте расположение отверстий и зацепов для возвратных пружин, а также контактные зоны под разжимной привод.
• Модификацию скутера: учитывайте год выпуска и фактическое исполнение тормозного механизма, если техника ранее ремонтировалась или комплектовалась другими колесами.

Надежнее всего снять старую пару и провести прямое сравнение всех посадочных признаков. Диаметр барабана, ширина колодок и геометрия торцов должны соответствовать друг другу. Несовпадение даже одного из этих параметров может помешать установке, вызвать постоянное задевание либо не дать накладкам правильно соприкасаться с внутренней поверхностью барабана.

Рекомендации по установке

Перед монтажом снимают колесо или тормозной барабан и проверяют состояние сопряженной поверхности, разжимного механизма, оси и возвратных пружин. Детали с деформацией, сильной коррозией или потерей упругости требуют отдельной замены; наличие таких деталей в этом комплекте не заявлено. Тормозную пыль удаляют подходящим способом, не допуская попадания масла и смазки на фрикционные накладки и внутреннюю поверхность барабана.

Колодки устанавливают парой, правильно располагая их на опорах и в зацепах пружин. После сборки колесо должно вращаться свободно, без постоянного сильного трения, а привод — возвращаться в исходное положение. Затем регулируют ход тормоза и проверяют его включение сначала на неподвижном скутере, после чего выполняют осторожную проверку на малой скорости. Если размеры старой детали нельзя измерить или механизм имеет следы переделки, установку и подбор лучше поручить специалисту по ремонту скутеров.
