Барабанные тормозные колодки LAONIU для Suzuki Address AD100

Барабанные тормозные колодки LAONIU для Suzuki Address AD100

Колодки предназначены для барабанного тормоза скутера Suzuki Address AD100. Они устанавливаются внутри тормозного барабана и участвуют в создании тормозного усилия при нажатии на рычаг. Дугообразная форма башмаков соответствует принципу работы такого механизма: при торможении колодки расходятся, их фрикционные накладки прижимаются к внутренней поверхности барабана, а после отпускания рычага возвратные пружины сводят конструкцию в исходное положение.

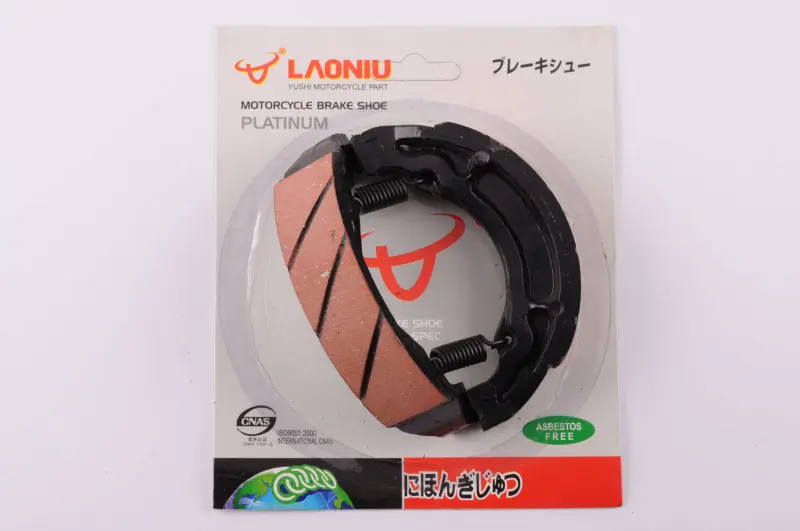

Изделие относится именно к барабанным колодкам и не предназначено для дискового суппорта. Конструкция включает два изогнутых башмака с фрикционными накладками и две возвратные пружины. На фирменной упаковке LAONIU указано, что накладки не содержат асбеста. Модельная совместимость включает Suzuki Address AD100; в карточке этого изделия также указан Yamaha Champ, однако перед установкой на другую модель необходимо полностью сопоставить геометрию старых колодок и тормозного механизма.

Как правильно подобрать колодки

Название модели скутера — основной, но не единственный критерий выбора. У техники одной серии могут встречаться различия по году выпуска, рынку поставки, установленному колесу или ранее замененному тормозному механизму. Поэтому старые колодки желательно снять и использовать как образец. Сравнивают наружный диаметр собранной пары, ширину фрикционной накладки, общую дугу, форму опорных торцов и расположение возвратных пружин. Новая деталь должна свободно размещаться на штатных опорах и соответствовать рабочей поверхности барабана без подтачивания основания или изменения точек крепления.

Что проверить перед установкой

• Тип механизма: колодки рассчитаны на внутренний барабанный тормоз, а не на тормозной диск и суппорт.
• Модель скутера: основное применение — Suzuki Address AD100 с двигателем класса 100 см³.
• Геометрию: сопоставьте диаметр, ширину, изгиб башмаков и форму участков, контактирующих с опорой и разжимным кулачком.
• Пружины: их количество, длина и точки установки должны соответствовать конструкции снятой пары.
• Состояние барабана: глубокие борозды, выраженная выработка или загрязнение рабочей поверхности требуют отдельного обслуживания до сборки тормоза.

Когда требуется замена

Поводом для проверки служат уменьшение толщины фрикционных накладок, увеличение свободного хода тормозного рычага, необходимость частой регулировки привода, посторонний шум или менее предсказуемая реакция при замедлении. Причиной подобных симптомов могут быть не только колодки, поэтому одновременно осматривают барабан, разжимной кулачок, трос или тягу привода и возвратный механизм. Если накладки изношены неравномерно, загрязнены техническими жидкостями, имеют трещины либо отделяются от основания, пару заменяют целиком.

Установка и первичная проверка

Монтаж выполняют на очищенном тормозном щите с исправными опорными участками и свободно работающим разжимным кулачком. Фрикционные поверхности нельзя загрязнять смазкой. Пружины устанавливают в предусмотренные отверстия, после чего проверяют правильную посадку обоих башмаков и отсутствие перекоса. Барабан должен надеваться без принудительного стачивания новых накладок. После сборки регулируют свободный ход привода по требованиям конкретного скутера, несколько раз приводят тормоз в действие и убеждаются, что колесо свободно вращается после отпускания рычага.

Новые накладки должны постепенно приработаться к поверхности барабана, поэтому в начале эксплуатации оценивают работу тормоза без резких нагрузок и повторно проверяют регулировку после первых поездок. Точный подбор по старой детали и аккуратная установка помогают восстановить штатную работу барабанного механизма Suzuki Address AD100 без переделки его креплений.
