Колодки барабанного тормоза Honda Dio/Tact Stage9

Колодки барабанного тормоза Honda Dio/Tact Stage9

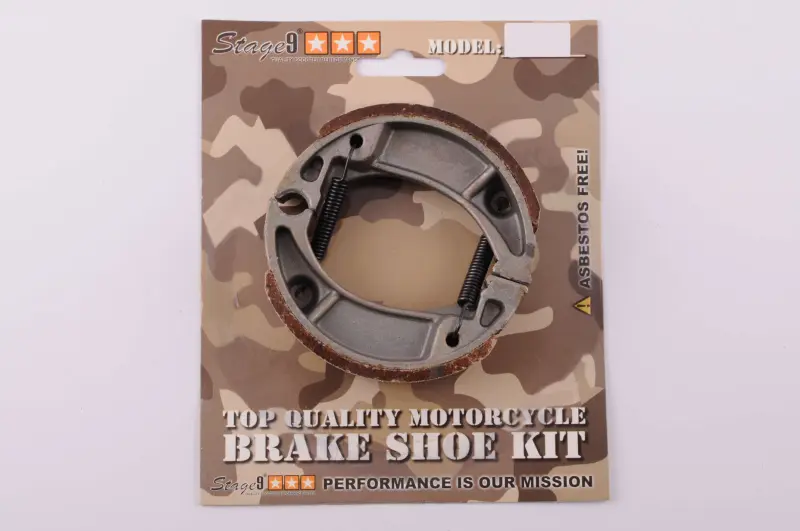

Комплект предназначен для обслуживания барабанного тормоза скутеров Honda Dio и Honda Tact. Он состоит из двух дугообразных колодок с фрикционными накладками и двух стяжных пружин. Детали устанавливаются внутри тормозного барабана и работают совместно: при воздействии на тормозной привод колодки расходятся, прижимаются накладками к внутренней поверхности барабана и создают трение, необходимое для замедления колеса. После отпускания рычага пружины возвращают сегменты в исходное положение.

Назначение и конструкция

Каждая колодка имеет форму дуги, соответствующую устройству барабанного механизма. Фрикционные накладки расположены на наружной стороне пары — именно эта поверхность взаимодействует с барабаном во время торможения. Парная конструкция позволяет механизму воздействовать на барабан с двух сторон. Комплект рассчитан на обслуживание одного барабанного тормоза, поэтому обе колодки устанавливают вместе, сохраняя одинаковое состояние контактных поверхностей.

Потребность в замене обычно возникает при достижении допустимого износа накладок. На необходимость проверки также указывают увеличившийся свободный ход тормозного рычага, недостаточный диапазон регулировки, ослабление торможения, посторонний звук или неравномерная работа механизма. Способ оценки износа зависит от исполнения конкретного скутера: на некоторых барабанных тормозах предусмотрены стрелка и контрольная отметка на тормозном щите. Если указатель достигает контрольной отметки при полностью нажатом тормозе, колодки требуют замены.

Что проверить при подборе

Наименование Honda Dio/Tact определяет семейство применения, однако в этих линейках встречаются разные поколения и варианты тормозных механизмов. До заказа необходимо сопоставить новые детали со снятой парой. Сравнивают наружный диаметр колодок в собранном состоянии, ширину фрикционной накладки, общую форму сегментов, профиль опорных концов и расположение точек крепления пружин. Не менее важна посадка колодок на тормозном щите и соответствие рабочему диаметру барабана.

Выбирать комплект только по названию марки недостаточно. Если старые колодки отличаются формой концов, шириной или диаметром, установить их корректно не получится даже при внешнем сходстве. Для уверенного подбора следует учитывать точную модель и модификацию скутера, а затем сверить геометрию снятых деталей. Обозначение Stage9 относится к бренду комплекта и не заменяет проверку размеров и исполнения тормоза.

Установка и обслуживание

Перед монтажом очищают тормозной щит и внутреннюю поверхность барабана, оценивают состояние тормозного кулачка, опорных участков и привода. Барабан не должен иметь повреждений, мешающих равномерному контакту с новыми накладками. Фрикционные поверхности необходимо защищать от масла и других загрязнений. Стяжные пружины устанавливают в предусмотренном положении, ориентируясь на конструкцию снятого комплекта и схему обслуживания конкретной модели.

После сборки проверяют свободное вращение колеса, возврат тормозного привода и отсутствие постоянного сильного подтормаживания. Затем регулируют свободный ход рычага по руководству соответствующего скутера. Первую проверку торможения проводят на небольшой скорости в безопасном месте. Новым накладкам требуется период для равномерного прилегания к поверхности барабана, поэтому после начальной эксплуатации полезно повторно проверить регулировку и работу привода.

Колодки Stage9 подходят для планового ремонта барабанного тормоза Honda Dio или Tact при подтверждённом совпадении исполнения. Сопоставление формы и размеров со снятой парой помогает исключить ошибку при выборе, а одновременная проверка барабана, кулачка и возвратного механизма позволяет выполнить обслуживание всего тормоза последовательно.
