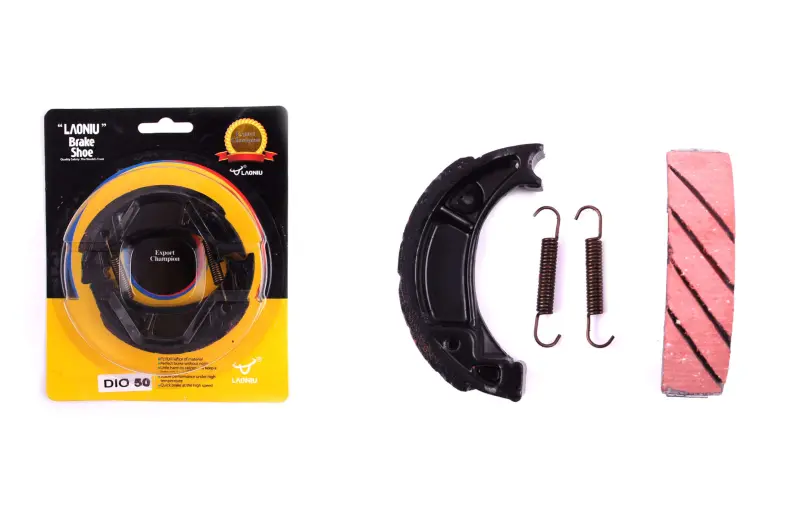

Барабанные тормозные колодки LAONIU Champion для Honda DIO/TACT 50

Барабанные тормозные колодки LAONIU Champion для Honda DIO и TACT

Колодки LAONIU Champion предназначены для барабанной тормозной системы 50-кубовых скутеров Honda DIO и Honda TACT. Деталь выбирают для планового обслуживания или ремонта тормоза, когда установленные колодки изношены, загрязнены либо уже не обеспечивают привычную реакцию на нажатие рычага. Барабанное исполнение принципиально отличается от дисковых колодок: здесь дугообразные башмаки располагаются внутри барабана и при торможении прижимаются фрикционными накладками к его внутренней поверхности.

Как колодки работают в барабанном механизме

Усилие от тормозного привода передается на разжимной кулачок. Он разводит колодки, их накладки соприкасаются с барабаном, а возникающее трение замедляет вращение колеса. После отпускания рычага стяжные пружины возвращают колодки в исходное положение. Поэтому результат обслуживания зависит не только от состояния накладок: одновременно проверяют пружины, кулачок, опорные точки, внутреннюю поверхность барабана и правильность регулировки привода.

Дугообразная форма соответствует принципу работы барабанного тормоза и обеспечивает контакт накладки с цилиндрической поверхностью барабана. На фрикционной части предусмотрены диагональные канавки. Они разделяют рабочую поверхность накладки на участки и являются заметным конструктивным отличием этой версии LAONIU Champion. Колодки относятся именно к барабанному типу и не заменяют детали дискового суппорта.

Что проверить перед выбором

Обозначения Honda DIO и Honda TACT охватывают несколько поколений и модификаций скутеров, поэтому одного названия семейства недостаточно для безошибочного подбора. Сначала уточните модель, год выпуска и индекс рамы, затем определите место установки колодок и тип фактически установленного тормоза. У разных версий одной серии конструкция переднего и заднего механизма может отличаться.

• Тип тормоза: на нужном колесе должен быть установлен барабанный механизм, а не тормозной диск с суппортом.
• Форма башмаков: сравните общий изгиб, контуры торцов и расположение опорных участков со снятыми колодками.
• Крепление пружин: точки зацепления и положение стяжных пружин должны соответствовать старому комплекту.
• Посадка в механизме: проверьте сопряжение с опорой и разжимным кулачком, а также ширину и наружный диаметр собранной пары по техническим данным конкретного скутера.
• Модификация техники: при отсутствии старых деталей подбирайте колодки по индексу рамы и схеме тормоза для соответствующего года выпуска.

Не следует ориентироваться только на внешнее сходство или объем двигателя. Даже близкие по форме колодки могут различаться геометрией торцов, положением пружин и рабочими размерами. Сверка этих признаков до разборки сокращает риск ситуации, когда деталь невозможно правильно установить или отрегулировать.

Замена и первичная проверка

Перед монтажом барабан разбирают и очищают от продуктов износа. Его внутреннюю поверхность осматривают на выраженные борозды, повреждения и неравномерную выработку. Разжимной кулачок должен двигаться без заеданий, а возвратные пружины — сохранять надежную фиксацию. Фрикционные накладки нельзя загрязнять смазкой, топливом или другими техническими жидкостями: загрязнение ухудшает контакт с барабаном и способно сделать торможение нестабильным.

После сборки проверяют свободное вращение колеса при отпущенном тормозе, регулируют свободный ход привода согласно требованиям конкретной модели и несколько раз плавно задействуют механизм. Первую проверку выполняют на малой скорости в безопасном месте. Новым накладкам требуется сформировать равномерный контакт с рабочей поверхностью барабана, поэтому в начальный период стоит избегать резких и продолжительных торможений без необходимости.

Поводом проверить колодки служат увеличившийся ход рычага, ухудшение замедления, рывки, посторонний звук или невозможность нормально отрегулировать привод. Эти признаки могут быть связаны и с другими деталями тормоза, поэтому при разборке оценивают механизм в целом. LAONIU Champion подходит для ремонта совместимых барабанных систем Honda DIO и TACT 50 при условии совпадения модификации, места установки и геометрии деталей.
