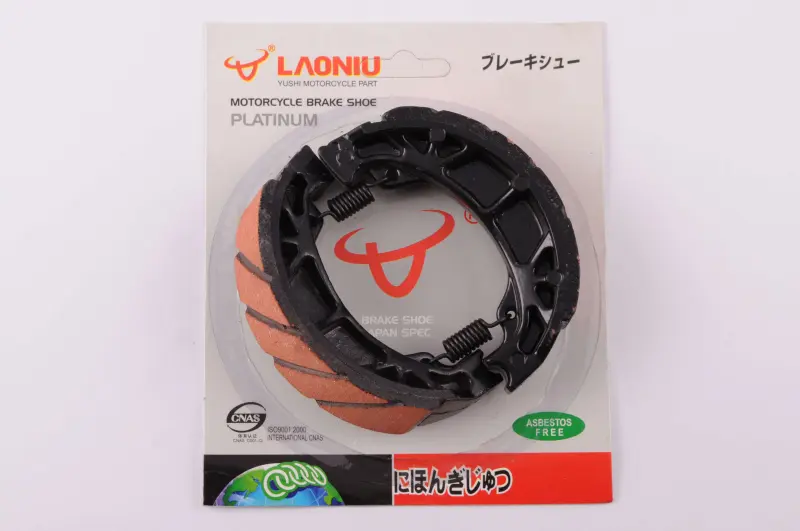

Барабанные тормозные колодки LAONIU для GY6 50–150, колесо 10/12″

Барабанные тормозные колодки LAONIU для скутеров GY6 50–150

Колодки предназначены для барабанного тормоза четырехтактных скутеров семейства GY6 с колесами 10 или 12 дюймов. Они подходят для распространенных вариантов с двигателями 139QMB, 152QMI и 157QMJ объемом 50, 125 или 150 см³ при условии совпадения тормозного механизма. Это парные дугообразные колодки с фрикционными накладками и возвратными пружинами. Такое исполнение принципиально отличается от плоских колодок, которые устанавливаются в дисковый суппорт.

Назначение и устройство

При нажатии на тормозной рычаг привод поворачивает разжимной кулачок. Колодки расходятся, а их накладки прижимаются к внутренней поверхности барабана, создавая необходимое для замедления трение. После отпускания рычага пружины возвращают обе части в исходное положение. Состояние накладок, пружин и внутренней поверхности барабана напрямую влияет на свободный ход привода, равномерность срабатывания и предсказуемость торможения.

Колодки LAONIU рассчитаны именно на барабанную схему. Производитель обозначает фрикционные накладки как не содержащие асбеста. В конструкции используются две изогнутые металлические основы с накладками и две стяжные пружины. Парное исполнение обеспечивает совместную работу обеих колодок внутри одного барабана; при обслуживании их заменяют одновременно, чтобы не сочетать детали с разной степенью износа.

Как правильно подобрать

Обозначения GY6, 50–150 см³ и размер колеса помогают определить область применения, но не заменяют сравнение самой детали. На скутерах одного семейства могут встречаться разные ступицы и барабанные механизмы. Перед заказом сопоставьте наружный диаметр собранной пары, ширину накладки, форму торцов, посадочные места под опору и разжимной кулачок, расположение пружин и конфигурацию снятых колодок. Размер колеса также должен соответствовать указанному диапазону 10/12 дюймов.

• Тип механизма: барабанный тормоз скутера.
• Семейство техники: четырехтактные GY6 50/125/150 см³.
• Связанные обозначения двигателей: 139QMB, 152QMI, 157QMJ.
• Размер колес: 10 или 12 дюймов.
• Марка: LAONIU.
• Конструкция: две дугообразные колодки с фрикционными накладками и возвратными пружинами.

При подборе ориентируйтесь прежде всего на исполнение тормозного барабана, а не только на объем двигателя. Если старая деталь доступна для сравнения, проверьте ее контур и посадочную геометрию. Колодки для дискового механизма, а также барабанные варианты другого диаметра или с иными опорными торцами для этой позиции не подходят.

Замена и проверка после установки

Поводом для обслуживания служат заметный износ накладок, увеличившийся ход тормозного рычага, слабое замедление, посторонний шум либо неравномерное срабатывание. Перед монтажом осматривают внутреннюю поверхность барабана, приводной кулачок, опорные участки и пружины. Фрикционные поверхности должны оставаться чистыми: попадание масла или смазки ухудшает торможение. Масло и смазочные составы нельзя наносить на накладки и внутреннюю дорожку барабана.

Монтаж выполняют парой с правильной установкой пружин и посадкой торцов на предусмотренные опоры. После сборки регулируют привод по руководству конкретного скутера, проверяют свободное вращение колеса при отпущенном тормозе и равномерное срабатывание при нажатии. Колесо не должно оставаться заторможенным, а рычаг — доходить до рукоятки без достаточного замедления. До обычной эксплуатации следует провести контрольную проверку тормоза на малой скорости в безопасном месте.
