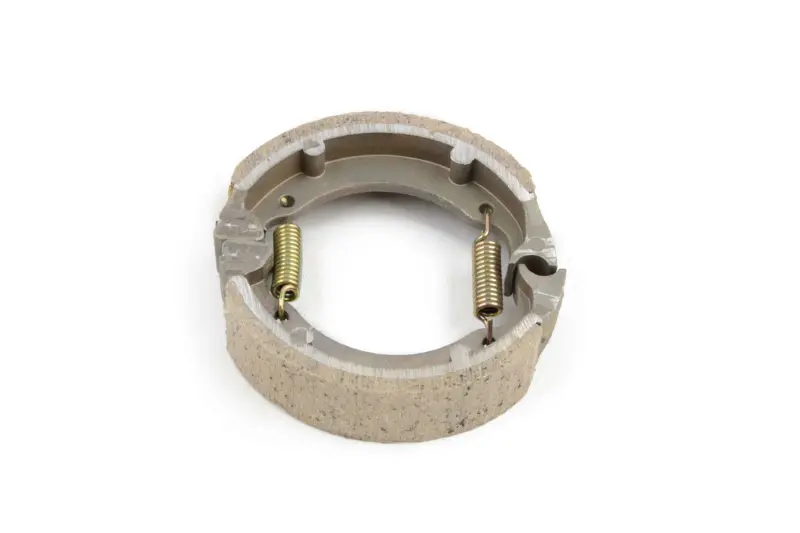

Барабанные тормозные колодки 2T TB50 для Suzuki RUN, Ø76 мм

Барабанные тормозные колодки 2T TB50 для Suzuki RUN

Комплект предназначен для обслуживания барабанного тормоза скутеров семейства 2T TB50 и Suzuki RUN. Колодки диаметром 76 мм устанавливаются внутри тормозного барабана и участвуют в замедлении колеса при нажатии на рычаг. Это профильная деталь для ремонта штатного механизма, поэтому при выборе необходимо учитывать не только название модели, но также размер и геометрию ранее установленных колодок.

Конструкция и принцип работы

Механизм образуют две дугообразные колодки с наружными фрикционными накладками. Между колодками установлены две возвратные пружины. При торможении разжимной привод разводит колодки, накладки прижимаются к внутренней поверхности барабана и создают необходимое трение. После отпускания рычага пружины стягивают детали и возвращают их в исходное положение.

Такая конструкция работает внутри закрытого барабана и требует правильной посадки каждой колодки на опорные участки механизма. Профиль концов, расположение зацепов пружин и общий диаметр должны соответствовать тормозному щиту и барабану конкретного скутера. Даже при совпадении класса техники колодки другой формы или размера устанавливать нельзя.

Проверка барабанного тормоза нужна при ухудшении замедления, увеличении хода рычага, постороннем шуме либо неравномерной работе механизма. Эти признаки не всегда означают износ только колодок: одновременно следует оценить регулировку привода, состояние внутренней поверхности барабана, возврат пружин и подвижность разжимного кулачка.

Как проверить совместимость

Основные ориентиры этой позиции — барабанный тип, исполнение для 2T TB50 и Suzuki RUN, а также диаметр 76 мм. Перед установкой сравните новую пару со снятыми деталями. Проверка особенно полезна для скутеров, которые ранее ремонтировались или могли получить тормозной щит либо колесо от другой модификации.

• Диаметр: номинальное обозначение комплекта — 76 мм.
• Форма: сопоставьте дугу колодок, ширину посадочных участков и контуры их концов.
• Точки опоры: проверьте соответствие мест контакта с опорой и разжимным кулачком.
• Пружины: расположение отверстий и зацепов должно совпадать с прежней конструкцией.
• Модель техники: заявленная применяемость относится к 2-тактным TB50 и Suzuki RUN; год и конкретную модификацию скутера учитывайте отдельно.

Диаметр следует сопоставлять с фактическим тормозным механизмом, а не только с диаметром колеса. Внешне похожие колодки могут отличаться радиусом, шириной, расположением опор и конфигурацией концов. Полное совпадение этих признаков помогает избежать перекоса, неполного прилегания накладок и затрудненного возврата механизма.

Замена и установка

Колодки меняют парой, чтобы обе контактные поверхности имели сопоставимое состояние. Перед сборкой очистите тормозной щит от пыли и загрязнений, осмотрите барабан, опорные площадки, привод и пружины. На фрикционные накладки и внутреннюю поверхность барабана не должны попадать масло, смазка или другие составы, снижающие трение.

При монтаже колодки необходимо правильно посадить на опору и разжимной кулачок, а пружины — надежно установить в предусмотренные зацепы. После сборки колесо должно вращаться без постоянного сильного подтормаживания, а механизм — уверенно возвращаться после отпускания рычага. Свободный ход привода регулируют по требованиям руководства конкретного скутера.

После обслуживания проверьте работу тормоза на малой скорости в безопасном месте. Если барабан имеет выраженные повреждения, привод заедает или геометрия снятых деталей не совпадает с комплектом Ø76 мм, сначала устраните причину неисправности и уточните модификацию механизма. Такой подход позволяет подобрать колодки 2T TB50 для Suzuki RUN по реальным посадочным параметрам и корректно восстановить барабанный тормоз.
