Комплект замка зажигания Shineray XY200GY-4 с крышкой бака AMG

Комплект замка зажигания Shineray XY200GY-4 с крышкой бака AMG

Набор предназначен для комплексной замены замка зажигания и связанных замочных деталей на мотоцикле Shineray XY200GY-4. Он позволяет восстановить управление включением зажигания, заменить крышку заливной горловины топливного бака и обновить дополнительные личинки без раздельного поиска основных компонентов. Такой вариант подходит для ремонта после потери или повреждения ключей, заедания механизмов, износа контактной части замка либо повреждения нескольких запираемых точек.

Состав и назначение

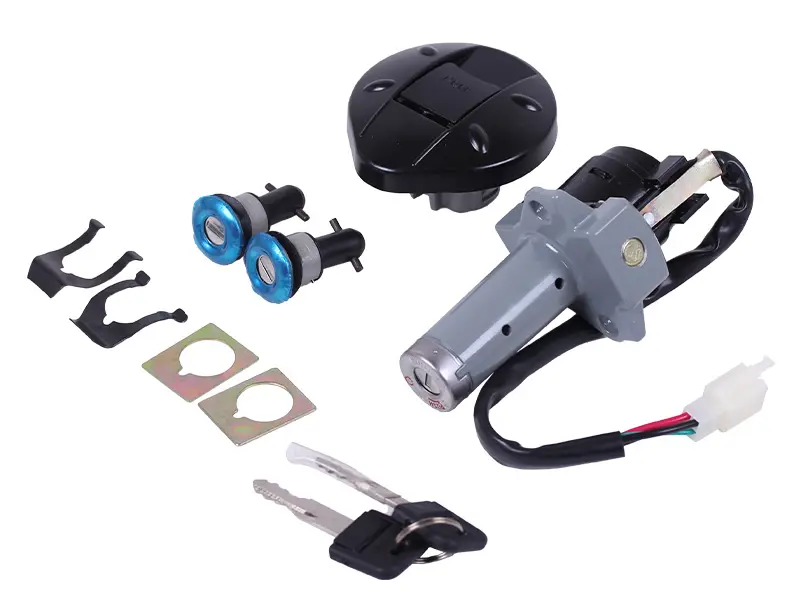

Основная деталь набора — замок зажигания в корпусе с монтажным фланцем, проводами и штекерным разъёмом. К нему прилагаются крышка топливного бака, две дополнительные цилиндровые личинки, два ключа, две установочные пластины и пружинные фиксаторы. Комплект охватывает сразу несколько мест установки, однако назначение дополнительных личинок необходимо сопоставить с конструкцией конкретного мотоцикла до начала разборки.

• Замок зажигания: используется для управления предусмотренными ключом положениями и подключается к проводке мотоцикла через разъём.
• Крышка бака: заменяет соответствующую запираемую деталь заливной горловины.
• Дополнительные личинки: предназначены для связанных замков, установленных на мотоцикле.
• Ключи и крепёжные детали: позволяют установить и проверить компоненты, входящие в набор.

Как проверить совместимость

Основной критерий подбора — полное обозначение Shineray XY200GY-4. Детали для других моделей семейства XY200GY могут отличаться, поэтому совпадения только рабочего объёма двигателя или общего названия серии недостаточно. До заказа сравните комплект с демонтируемыми деталями либо с их точными посадочными местами.

У замка зажигания следует сопоставить форму и длину корпуса, конфигурацию монтажного фланца, расположение крепёжных отверстий и направление выхода жгута. Отдельно проверьте форму штекера, расположение контактов, количество проводов и их подключение. Совпадение внешнего корпуса без совпадения разъёма не подтверждает возможность установки.

Для крышки бака сравните наружную форму, диаметр посадочного места, глубину установки и устройство запирающей части. У дополнительных личинок важны диаметр и длина корпуса, форма заднего привода, положение фиксирующих пазов, а также тип пластин и пружинных скоб. Эти признаки помогают исключить покупку похожего набора от соседней модификации мотоцикла.

Рекомендации по установке

Перед демонтажем отключите аккумуляторную батарею и зафиксируйте расположение старого замка, направление проводов и способ крепления каждой детали. Разъёмы отсоединяйте за корпус, не вытягивая их за провода. Новый замок устанавливают без перекоса и чрезмерного усилия, а жгут укладывают по безопасной траектории без защемления, резких перегибов и натяжения при повороте руля.

До окончательной сборки проверьте свободное введение и извлечение ключей, чёткое переключение всех предусмотренных положений, надёжную фиксацию личинок и работу крышки бака. Ключ не должен требовать сильного нажима или поворота через сопротивление. Если разъём, крепления либо геометрия хотя бы одной основной детали не совпадают, не изменяйте новый комплект подручным способом: сначала уточните применяемость к конкретной версии XY200GY-4.

Комплект AMG удобен при ремонте, когда требуется заменить не одну отдельную личинку, а сразу замок зажигания, крышку бака и связанные запираемые детали. Тщательное сравнение разъёма, креплений и посадочных размеров перед монтажом помогает выполнить замену без переделки проводки и штатных мест установки.
