Гидравлический тормозной шланг 850 мм V150A AMG

Гидравлический тормозной шланг 850 мм V150A AMG

Шланг предназначен для гидравлического тормоза мототехники V150A и соединяет компоненты, между которыми передается давление тормозной жидкости. Заявленная длина детали — 850 мм. Гибкая магистраль уже оснащена металлическими концевыми соединениями, поэтому подходит для замены штатной линии при совпадении длины, маршрута прокладки и присоединительных размеров. Такая замена актуальна при утечке, повреждении наружной оболочки, деформации наконечника или другом дефекте установленного шланга.

Назначение и конструкция

При нажатии на тормозной рычаг жидкость под давлением проходит по шлангу от главного цилиндра к тормозному механизму. Гибкая часть позволяет проложить магистраль между элементами, взаимное положение которых меняется при повороте руля и работе подвески. Для нормальной работы важны не только герметичные соединения, но и свободная укладка без натяжения, скручивания и резких перегибов.

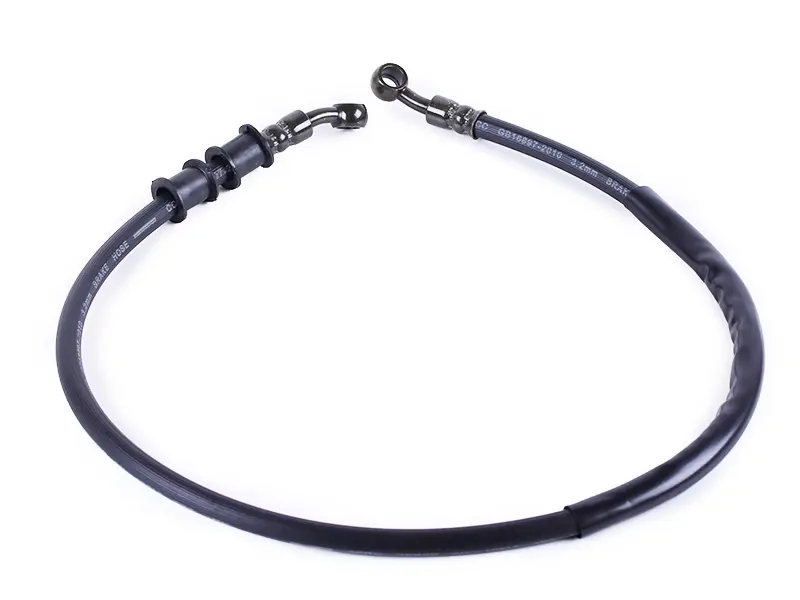

Шланг имеет черную наружную оболочку, заводские обжимные втулки и кольцевые наконечники под соединение типа «банжо» с обеих сторон. Возле одного конца расположены резиновые защитные и направляющие втулки. Они учитываются при укладке в штатных местах крепления: положение этих деталей должно соответствовать расположению держателей на технике. Готовые наконечники избавляют от самостоятельной сборки магистрали, однако их угол и посадочные размеры необходимо сопоставить со старой деталью.

Как проверить совместимость

Обозначение V150A — основной ориентир применения, но перед заказом следует сверить исполнение конкретной модификации. У тормозных шлангов одной модельной группы могут различаться длина, место установки и конфигурация концов. Для точного подбора сравните:

• длину 850 мм с длиной снятого шланга и фактическим маршрутом его прокладки;
• форму, направление и взаимный разворот двух кольцевых наконечников;
• диаметр крепежных болтов, отверстий в проушинах и размеры уплотнительных поверхностей;
• расположение резиновых втулок, держателей и участков, проходящих возле рамы или вилки;
• назначение линии — для нужного тормозного механизма и соответствующей точки установки.

Правильно подобранная деталь ложится по штатному маршруту без принудительного растягивания. Нельзя компенсировать неподходящую длину тугим изгибом или поворотом наконечника: это создает нагрузку на место обжима и мешает свободному движению руля либо подвески.

Установка и контроль после монтажа

Перед монтажом очищают места соединений и проверяют состояние крепежа и уплотнительных деталей. Шланг прокладывают по предусмотренному маршруту, фиксируют штатными держателями и следят, чтобы он не касался острых кромок, нагретых поверхностей и подвижных деталей. На всем диапазоне поворота руля магистраль должна сохранять естественный изгиб и не натягиваться.

После подключения гидравлическую систему заполняют подходящей для техники тормозной жидкостью и удаляют из нее воздух по процедуре, указанной производителем мототехники. Затем соединения вытирают насухо, создают давление рычагом и проверяют отсутствие подтеков, стабильность усилия и свободу прокладки во всех положениях руля. Работы, влияющие на торможение, целесообразно поручить мастеру с опытом обслуживания гидравлических систем.

Шланг V150A AMG длиной 850 мм подходит для планового восстановления тормозной магистрали, когда геометрия и соединения совпадают с установленной деталью. Тщательная сверка до монтажа помогает сохранить штатную прокладку и избежать повторной разборки тормозного механизма.
