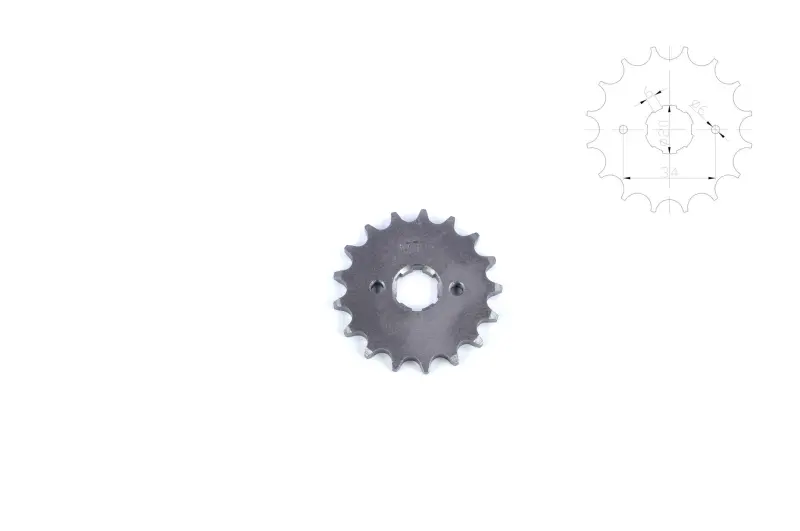

Передняя ведущая звезда Zongshen/Lifan 125–200, 428, 17 зубьев (TM)

Передняя звезда 428-17T для мотоциклов Zongshen и Lifan 125–200

Передняя ведущая звезда предназначена для цепного привода мотоциклов Zongshen и Lifan с обозначенным диапазоном 125–200. Она устанавливается на выходном валу коробки передач и передает крутящий момент двигателя приводной цепи, которая приводит заднее колесо. Исполнение 428-17T означает совместимость с цепью типоразмера 428 и наличие 17 зубьев. Эти два параметра необходимо сохранять при штатной замене детали.

Звезда имеет наружный зубчатый венец, центральное шлицевое отверстие и два круглых технологических отверстия. Шлицевое соединение фиксирует деталь на валу и передает вращение, а зубья входят в зацепление со звеньями цепи. Перед установкой требуется проверить не только число зубьев и обозначение цепи: у мотоциклов одного класса могут различаться профиль и количество шлицев, диаметр посадочной части, толщина звезды, ее вылет и способ фиксации на валу.

Что проверить при подборе

• Типоразмер цепи: новая звезда рассчитана на цепь 428. Цепь другого размера не образует правильного зацепления с зубчатым венцом.
• Количество зубьев: модель выполнена в конфигурации 17T. Если требуется сохранить штатное передаточное отношение, число зубьев должно совпадать со снятой деталью и требованиями конкретного мотоцикла.
• Посадку на вал: сравните форму, число и размеры шлицев центрального отверстия. Звезда должна устанавливаться без принудительной доработки и без заметного люфта.
• Толщину и вылет: положение зубчатого венца должно соответствовать прежней детали, чтобы передняя и задняя звезды оставались в одной плоскости.
• Способ крепления: до начала монтажа сопоставьте конструкцию фиксатора, расположение отверстий и доступное место под крышкой привода.

Когда требуется замена

Осмотр необходим при появлении заостренных, загнутых или неравномерно изношенных зубьев, боковой выработки, повреждения шлицев либо ощутимого люфта на валу. Поводом проверить весь привод также служат посторонний шум, рывки при передаче тяги и необходимость часто корректировать натяжение цепи. Продолжительная работа растянутой или подклинивающей цепи ускоряет износ обеих звезд, поэтому состояние передней детали нельзя оценивать отдельно от задней звезды и цепи.

Установка и обслуживание привода

Перед монтажом очищают посадочное место и осматривают шлицы вала, крепеж и детали фиксации. После установки проверяют надежность крепления, свободное движение цепи, ее натяжение и соосность звезд. Значения момента затяжки и допустимого провисания выбирают по руководству конкретного мотоцикла: единое значение для всех моделей Zongshen и Lifan применять нельзя.

Изношенную цепь целесообразно заменять вместе со звездами. Старая цепь с увеличенным шагом быстро формирует неправильный контакт с новыми зубьями, а новая цепь на изношенной звезде также получает неравномерную нагрузку. После сборки привод следует прокрутить вручную, убедиться в отсутствии заеданий и повторно проверить натяжение по всей длине цепи. Деталь подходит для ремонта только при одновременном совпадении типоразмера 428, конфигурации 17T, шлицевой посадки, толщины, вылета и крепления.
