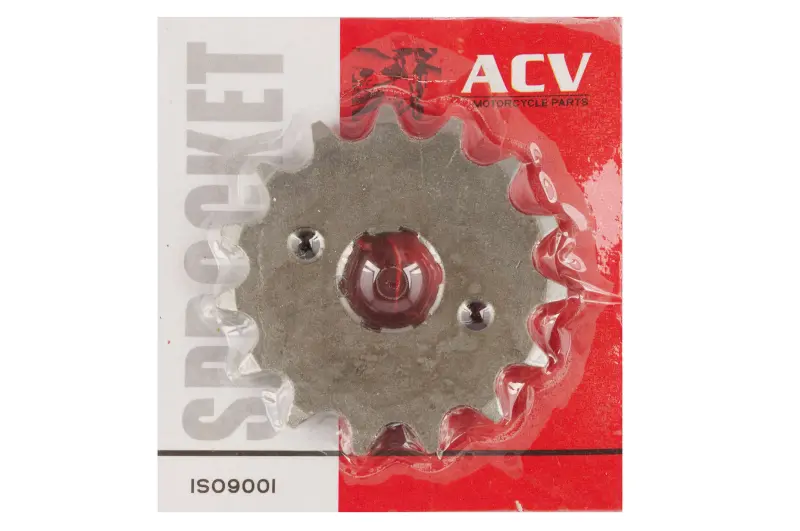

Передняя звезда ACV для Zongshen ZS200GY-A, 428, 15 зубьев, сталь 20

Передняя звезда ACV для Zongshen ZS200GY-A

Ведущая звезда предназначена для цепного привода мотоцикла Zongshen ZS200GY-A. Она устанавливается на выходном валу коробки передач, входит в зацепление с приводной цепью и передает крутящий момент к заднему колесу. Исполнение рассчитано на цепь стандарта 428, а венец имеет 15 зубьев. Эти параметры необходимо учитывать вместе с конфигурацией посадочного места: даже внешне близкие звезды могут различаться профилем центрального отверстия, расположением крепежных отверстий и способом фиксации.

Модель изготовлена из стали 20 и выпускается под брендом ACV. Центральная часть выполнена со шлицевым посадочным отверстием, рядом расположены два отверстия для крепления. Такая конструкция соответствует назначению передней трансмиссионной звезды: деталь должна точно садиться на вал, удерживаться штатным крепежом и располагаться в одной плоскости с цепью и задней звездой.

Назначение и параметры

Передняя звезда является одним из основных компонентов цепной передачи. Ее зубья последовательно взаимодействуют со звеньями цепи, поэтому состояние профиля непосредственно влияет на плавность передачи тяги. Конфигурация 15T означает наличие 15 зубьев. При замене на звезду с тем же количеством зубьев сохраняется штатное для этой конфигурации соотношение между оборотами ведущего вала и скоростью движения цепи.

• Тип детали: передняя ведущая звезда цепного привода.
• Назначение: передача крутящего момента от коробки передач к приводной цепи.
• Стандарт цепи: 428.
• Количество зубьев: 15.
• Материал: сталь 20.
• Заявленная применяемость: Zongshen ZS200GY-A; в профильной карточке также указаны Zongshen ZS200 и Viper ZS200GY.
• Конструкция посадки: центральное шлицевое отверстие и два крепежных отверстия.

Как проверить совместимость

Обозначений 428 и 15T недостаточно для окончательного подбора. Перед заказом сопоставьте старую звезду по модели и модификации мотоцикла, количеству зубьев, стандарту установленной цепи, форме и числу шлицев, диаметрам посадочной части, расположению двух крепежных отверстий и общему вылету венца относительно вала. Особенно внимательно следует проверять геометрию посадки, если на мотоцикле ранее менялись двигатель, коробка передач либо комплект цепного привода.

Стандарт 428 должен совпадать с используемой цепью и задней звездой. Установка компонентов разных типоразмеров нарушает правильное сопряжение зубьев со звеньями. Количество зубьев также выбирают осознанно: эта модель рассчитана на конфигурацию 15T, поэтому для обычной замены без изменения передаточного отношения следует использовать то же значение.

Когда требуется замена

Проверить переднюю звезду стоит при появлении заостренных, загнутых или заметно неравномерных зубьев, боковой выработки, люфта в посадке, рывков при передаче тяги либо повторяющегося шума со стороны цепного привода. Изношенный профиль хуже сопрягается со звеньями и способен ускорять выработку цепи. Оценивать состояние желательно у всего комплекта: передней и задней звезд, цепи, замка цепи и механизма натяжения.

Перед монтажом очищают посадочное место и проверяют состояние шлицев вала и штатного крепежа. Звезда должна устанавливаться без перекоса и чрезмерного люфта. После сборки необходимо выставить предусмотренное производителем натяжение цепи, проверить соосность звезд, свободное перемещение цепи на полном обороте и надежность фиксации крепежа. Если геометрия снятой детали отличается, устанавливать новую звезду до выяснения совместимости не следует.

ACV 428-15T подходит для планового обслуживания или восстановления цепного привода Zongshen ZS200GY-A при полном совпадении посадочных размеров. Правильная проверка цепного стандарта, числа зубьев и крепления помогает подобрать деталь без нежелательного изменения работы трансмиссии.
