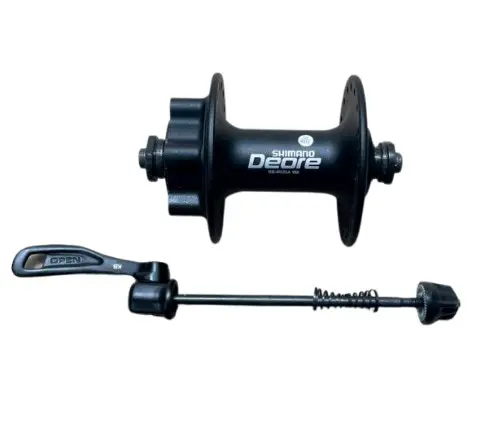

Передняя втулка Shimano Deore HB-M525A, 36H, 6 болтов, QR

Передняя втулка Shimano Deore HB-M525A для дискового колеса

Модель HB-M525A предназначена для сборки переднего велосипедного колеса на 36 спиц. Она рассчитана на вилку с открытыми дропаутами под эксцентриковое крепление и имеет посадочное место для тормозного ротора стандарта 6 болтов. Такая конфигурация подходит для ремонта существующего колеса или новой сборки, если параметры обода, вилки и тормозного диска совпадают с характеристиками втулки.

Втулка служит центральной опорой колеса: на ее фланцах закрепляются спицы, внутри размещаются ось и регулируемые подшипники, а со стороны тормоза устанавливается ротор. Корпус изготовлен из алюминия и имеет анодированную поверхность, ось выполнена из стали. Лабиринтное и контактное уплотнения защищают подшипниковую зону от дорожной пыли и влаги, помогая сохранять плавное вращение при регулярном обслуживании.

Что проверить перед выбором

• Количество отверстий: исполнение 36H необходимо соединять с ободом на 36 спиц. Обод с другим числом отверстий для такой сборки не подходит.
• Монтажная ширина: расстояние между наружными контргайками составляет 100 мм. Этот размер должен соответствовать расстоянию между дропаутами передней вилки.
• Крепление колеса: используется эксцентриковый зажим QR; указанная Shimano длина стержня эксцентрика — 133 мм. Модель не рассчитана на вилку под сквозную ось.
• Крепление ротора: тормозной диск фиксируется шестью болтами. Ротор CENTER LOCK без соответствующего переходного решения установить на эту втулку нельзя.
• Положение: HB-M525A является передней втулкой и не имеет барабана для кассеты или трещотки.

Параметры для сборки колеса

Расстояние между фланцами составляет 59,2 мм, смещение — 5,7 мм. Диаметр окружности расположения отверстий под спицы слева и справа равен 61 мм, а диаметр обоих фланцев — 70,6 мм. Эти данные нужны мастеру для расчета длины спиц вместе с эффективным диаметром конкретного обода и выбранной схемой спицовки. Подбирать спицы только по диаметру колеса недостаточно: учитываются геометрия обода, размеры фланцев и число перекрестий.

Практические особенности

• Крепление ротора на 6 болтов позволяет использовать распространенные диски соответствующего стандарта и надежно соединяет ротор с фланцем при правильной затяжке крепежа.
• Эксцентриковая фиксация позволяет снимать переднее колесо без откручивания осевых гаек, что удобно при перевозке велосипеда и обслуживании покрышки или камеры.
• Лабиринтное и контактное уплотнения ограничивают попадание загрязнений к подшипникам, уменьшая влияние дорожной среды на их работу.
• Регулируемая конструкция с конусом CBN дает возможность корректировать преднатяг подшипников при техническом обслуживании, устраняя люфт без чрезмерного сопротивления вращению.

При установке необходимо собрать колесо с равномерным натяжением спиц, отрегулировать подшипники и надежно зажать эксцентрик в дропаутах вилки. Ротор крепят подходящими болтами по схеме и с усилием, указанным его производителем. После сборки колесо должно свободно вращаться без бокового люфта, а тормозной диск — проходить между колодками без постоянного касания. Для замены старой втулки сравните стандарт ротора, ширину 100 мм, крепление QR и количество спиц: совпадение всех четырех параметров позволяет избежать несовместимости при сборке.
