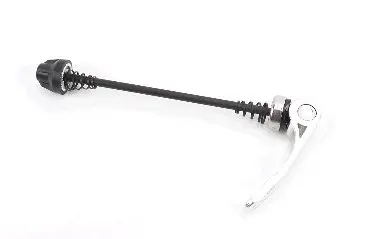

Эксцентрик втулки колеса велосипеда JING SF-CO4F, 145 мм, М5, алюминиевый

Эксцентрик втулки колеса велосипеда JING SF-CO4F служит для крепления колеса в посадочных пазах вилки или рамы. Его стержень проходит через полую ось втулки, а рычаг создаёт прижим при закрывании. Такой механизм позволяет снимать и устанавливать колесо без откручивания обычных осевых гаек. Длина эксцентрика — 145 мм, обозначение резьбы — М5, исполнение — алюминиевое.

Как работает крепление

С одной стороны стержня расположен изогнутый рычаг, с другой — регулировочная гайка. Также предусмотрены две конические пружины. Гайкой задают исходное положение зажима, а окончательно колесо фиксируют поворотом рычага. Пружины помогают центрировать стержень при установке; удержание колеса обеспечивает прижим эксцентрикового механизма.

Эксцентрик стоит заменить, если стержень погнут, резьба повреждена, гайка проскакивает либо рычаг имеет трещины или выраженный люфт. Ещё один повод проверить крепление — изменение усилия закрывания при прежнем положении гайки. Если зажим перестал надёжно удерживать колесо, сначала выясняют причину: чрезмерной затяжкой нельзя исправить изношенный механизм или повреждённую резьбу.

Что сверить при подборе

Сравните снятый эксцентрик с новым по длине стержня, резьбе и форме опорных поверхностей. Для обозначения М5 номинальный диаметр резьбы составляет 5 мм. При измерении длины используйте одинаковые точки отсчёта: размер вместе с гайкой и размер самого стержня нельзя сравнивать напрямую. Также проверьте, хватает ли резьбового участка для регулировки при установленном колесе.

Втулка должна иметь сквозное отверстие под стержень эксцентрика, а крепление колеса — соответствовать такому способу зажима. Одной длины 145 мм недостаточно для выбора: учитывайте ширину места установки и конструкцию втулки. Сопоставьте ход рычага и свободное пространство рядом с ним, чтобы в закрытом положении он не упирался в раму, вилку или тормоз. Слишком короткий стержень не даст гайке полноценно войти в резьбовое зацепление, а неподходящая геометрия зажима помешает закрепить колесо.

Установка и проверка

Откройте рычаг, отверните регулировочную гайку и извлеките старый эксцентрик. Проверьте посадочные поверхности, состояние полой оси втулки и пазов крепления колеса. Загрязнения удалите; повреждённые или деформированные участки требуют отдельного внимания. У нового эксцентрика конические пружины ставят узкими концами к втулке. Затем пропускают стержень через ось и наворачивают гайку.

Полностью посадите колесо в пазы и отрегулируйте гайку при открытом рычаге. Закрывание должно давать отчётливое сопротивление, а рычаг — доходить до закрытого положения. Не используйте его как рукоятку для завинчивания всего крепления и не удлиняйте трубой. Если рычаг закрывается свободно либо не доходит до конца, откройте его и заново настройте гайку.

После установки убедитесь, что колесо стоит ровно, не смещается в креплении и свободно вращается. Осмотрите регулировочную гайку и пружины: повреждённую резьбу и деформированные детали нельзя оставлять в зажиме. Если при надёжном креплении сохраняется боковой люфт, проверьте саму втулку — усиление прижима эксцентрика не устраняет износ её подшипников.
