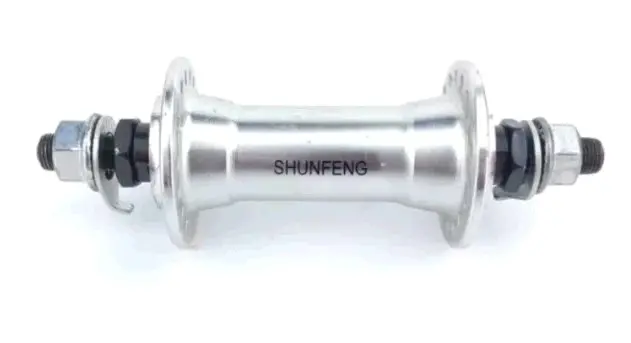

Передняя велосипедная втулка Shunfeng mod 213, алюминий, 36H

Передняя велосипедная втулка Shunfeng mod 213, 36H

Модель предназначена для сборки или восстановления переднего колеса велосипеда. Втулка располагается в центре колеса: корпус вращается вокруг оси, а два фланца служат точками крепления спиц. У версии mod 213 алюминиевый корпус, 36 отверстий под спицы и сплошная резьбовая ось с фиксацией гайками. Серебристое исполнение подходит для классической компоновки колеса, а отсутствие посадочного места под тормозной ротор нужно учитывать при выборе тормозной системы.

Формат 36H означает, что втулка рассчитана на колесо с 36 спицами. Число отверстий на ободе должно совпадать: соединить эту модель с ободом на 32 или другое количество спиц корректно нельзя. Диаметр самого колеса не определяется только втулкой — для сборки важны параметры обода и правильно рассчитанная длина спиц. Поэтому mod 213 можно выбирать не по обозначению размера колеса, а по совокупности посадочных размеров, геометрии фланцев и схемы спицовки.

Что проверить перед выбором

• Положение в велосипеде. Это передняя втулка без механизма крепления задних звезд. Она должна заменять деталь того же назначения.
• Количество спиц. Втулка и обод должны иметь по 36 отверстий. Также заранее уточняют диаметр и тип используемых спиц, поскольку эти параметры в обозначении mod 213 не заданы.
• Посадку в вилке. Сравните ширину между опорными поверхностями, диаметр и полную длину оси, величину выступания резьбовых концов и форму пазов вилки. Точные размеры этой модификации необходимо измерить до сборки.
• Способ фиксации. Ось закрепляется гайками, поэтому модель не следует подбирать вместо втулки с эксцентриком без проверки вилки и всей схемы крепления.
• Тормозную конфигурацию. На корпусе нет фланца под дисковый ротор. Если велосипед использует тормозной диск, установленный непосредственно на передней втулке, нужна другая конструкция.
• Геометрию спицовки. Для расчета длины спиц учитывают диаметр окружности отверстий фланца, расстояние между фланцами, параметры обода и выбранное число перекрестий. Старые спицы подходят только при совпадении расчетной длины и состояния.

Сборка и обслуживание колеса

Замена втулки требует полной переспицовки колеса: обод соединяют с обоими фланцами по выбранной схеме, затем постепенно выравнивают натяжение. После предварительной сборки контролируют радиальное и боковое биение, положение обода относительно центра вилки и равномерность натяжения спиц. Окончательную затяжку осевых гаек выполняют после проверки правильной посадки оси в пазах вилки.

Перед первой поездкой колесо должно свободно вращаться, не иметь ощутимого бокового люфта и не смещаться при затяжке крепежа. Если работа выполняется без опыта сборки колес, расчет спиц, спицовку и центровку лучше поручить веломеханику: ошибки на этих этапах влияют на геометрию и стабильность колеса.

Когда нужна замена

Новую втулку устанавливают при повреждении корпуса или фланцев, износе резьбы оси, деформации посадочных частей либо при сборке нового переднего колеса на 36 спиц. При замене старой детали сохраните для сравнения все основные размеры и расположение контргаек. Shunfeng mod 213 подойдет только тогда, когда совпадают способ крепления, ширина установки, параметры оси, число спиц и требования тормозной системы.
