Поршневая группа Delta 70 47 мм с тефлоновым поршнем

Поршневая группа Delta 70 47 мм с тефлоновым поршнем

Комплект цилиндро-поршневой группы предназначен для ремонта верхней части двигателя мопеда Delta 70 с поршнем диаметром 47 мм. Его устанавливают при износе цилиндра и поршня, снижении компрессии, повышенном расходе масла, дымности либо появлении посторонних звуков со стороны цилиндра. Замена ЦПГ позволяет восстановить сопряжение поршня с цилиндром и вернуть условия, необходимые для нормального сжатия топливовоздушной смеси.

Основу комплекта составляют ребристый цилиндр и поршень с тефлоновым антифрикционным покрытием юбки. Такое покрытие уменьшает трение между поверхностями в начальный период работы после ремонта и способствует более мягкой приработке новой пары. Наружные ребра цилиндра увеличивают площадь теплообмена с проходящим воздухом, что важно для двигателя мопеда с воздушным охлаждением.

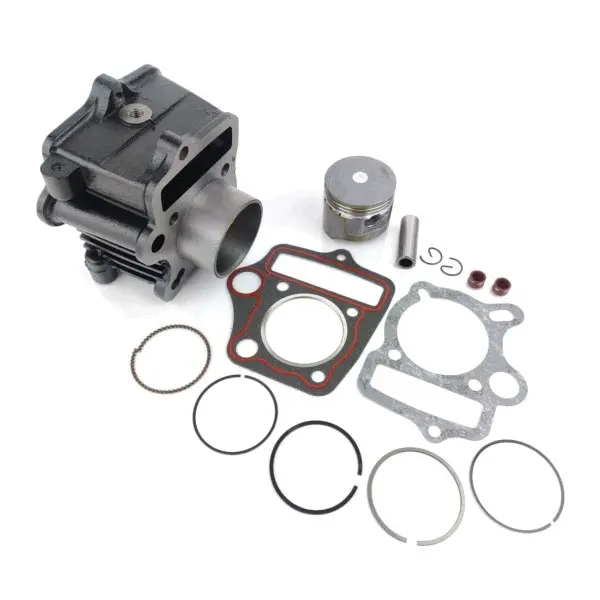

Состав комплекта

Детали, необходимые для сборки цилиндровой части двигателя, собраны в одном наборе. Это упрощает ремонт и исключает отдельный поиск поршня, колец и крепежных деталей пальца соответствующего исполнения.

• Цилиндр — выполнен под поршень диаметром 47 мм и имеет наружное оребрение для отвода тепла.
• Поршень — оснащен покрытием юбки, снижающим трение при контакте со стенкой цилиндра.
• Комплект поршневых колец — включает компрессионные и маслосъемные составляющие для уплотнения камеры и регулирования масляной пленки.
• Поршневой палец диаметром 13 мм и два стопорных кольца — служат для соединения поршня с шатуном и фиксации пальца.
• Прокладки цилиндра и головки — используются при сборке разъемных соединений после демонтажа старой ЦПГ.
• Два маслосъемных колпачка клапанов — позволяют обновить уплотнения клапанной части во время ремонта разобранного двигателя.

Что проверить при выборе

Обозначение Delta 70 само по себе не заменяет проверку размеров. Перед покупкой необходимо сопоставить старую ЦПГ с новым комплектом: диаметр поршня должен составлять 47 мм, а диаметр пальца — 13 мм. Также сверяют высоту цилиндра, расположение шпилек, форму основания, масляные каналы, посадку головки и контуры прокладок. Особенно внимательно проверяют двигатель, который ранее уже ремонтировали или переоборудовали: установленная на нем поршневая может отличаться от первоначальной конфигурации мопеда.

• Сравните диаметр поршня и пальца с демонтированными деталями.
• Проверьте расположение крепежных отверстий и каналов в цилиндре.
• Сопоставьте форму камеры, выемки на днище поршня и положение клапанов.
• Убедитесь, что прокладки полностью повторяют соединительные поверхности двигателя.
• До сборки проверьте состояние головки, шатуна, цепи привода газораспределения и направляющих деталей.

Установка и первый запуск

Монтаж ЦПГ требует чистых привалочных поверхностей, правильной ориентации поршня и колец, проверки монтажных и тепловых зазоров. Стенку цилиндра, поршень, палец и кольца перед сборкой смазывают моторным маслом, предусмотренным для двигателя. Стопорные кольца устанавливают в пазы до полной фиксации, не допуская их перекоса. Замки поршневых колец располагают в соответствии со схемой сборки конкретного мотора.

После затяжки крепежа необходимо проверить свободное перемещение механизма вручную, выставить фазы газораспределения и отрегулировать клапанные зазоры по требованиям двигателя. Первый запуск выполняют только после проверки уровня масла и отсутствия утечек. В период приработки избегают продолжительной работы на высоких оборотах и регулярно контролируют температуру, уровень масла и стабильность работы мотора. Такой подход помогает новой паре цилиндр–поршень правильно приработаться после ремонта.
