Звезда предназначена для цепного привода газораспределительного механизма двигателя Yamaha YBR125. Она устанавливается на распределительном валу, входит в зацепление с цепью ГРМ и передает вращение к распредвалу. Совместная работа звезды и цепи обеспечивает заданное положение распределительного вала относительно коленчатого вала, от которого зависит своевременное открытие и закрытие клапанов.

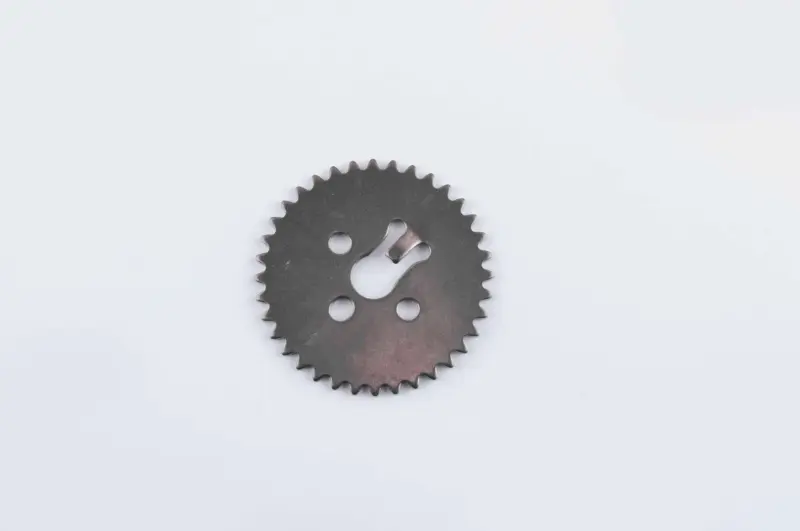

Это именно звезда распредвала, а не передняя звезда главной передачи мотоцикла и не деталь коленвала. Она имеет круглый зубчатый венец, центральное профилированное отверстие и три дополнительных круглых отверстия. Такая геометрия должна совпадать с посадочной частью распредвала и соответствующими деталями двигателя. В каталогах Yamaha для YBR125 этот компонент указан в разделе распредвала и цепи ГРМ как cam chain sprocket; для одной из версий YBR125 также подтвержден венец на 34 зуба.

Что проверить при подборе

Название модели само по себе не заменяет проверку модификации двигателя. Семейство YBR125 выпускалось в разных исполнениях и годах, поэтому перед заказом необходимо сопоставить новую звезду со снятой деталью и данными конкретного мотоцикла.

• Количество зубьев. Для представленной конструкции ориентиром служат 34 зуба. Считать их следует по всему венцу, не оценивая размер звезды только по фотографии.
• Посадочная геометрия. Сверьте форму и размеры центрального отверстия, расположение трех круглых отверстий, наружный диаметр и взаимное положение всех элементов.
• Параметры цепи. Шаг, ширина и форма зубьев должны соответствовать установленной цепи ГРМ. Похожая по диаметру звезда с другим профилем зацепления для установки не подходит.
• Версия мотоцикла. Уточните год выпуска, обозначение исполнения YBR125 и конфигурацию двигателя по технической документации мотоцикла.

Когда требуется замена

Состояние зубчатого венца оценивают вместе с цепью, направляющими и натяжителем. Основаниями для ремонта становятся выраженная выработка зубьев, повреждение кромок, деформация посадочной части или нарушение нормального зацепления с цепью. В руководстве по обслуживанию YBR125 указано: если износ зуба звезды превышает четверть его профиля, звезду распредвала и цепь следует заменять комплектом. Такой подход исключает работу новой детали с цепью, профиль которой уже изменился вследствие эксплуатации.

При постороннем шуме со стороны привода ГРМ одной замены звезды может быть недостаточно. До сборки проверяют цепь, обе направляющие и автоматический натяжитель. Причиной шума или нестабильного положения фаз могут быть несколько сопряженных деталей, поэтому решение принимают после осмотра всего цепного привода.

Установка и выставление фаз

Монтаж связан с разборкой верхней части двигателя и точным выставлением газораспределения. Поршень устанавливают в верхнюю мертвую точку такта сжатия, после чего совмещают метку на звезде распредвала с неподвижным указателем на головке цилиндра. Цепь удерживают от падения внутрь картера, а при установке контролируют ее положение на зубьях. После монтажа натяжителя метки проверяют повторно.

Перед запуском коленчатый вал вручную проворачивают на несколько полных оборотов и снова контролируют совпадение установочных отметок. Крепеж затягивают моментом, указанным в руководстве именно для соответствующей версии YBR125. Если старая звезда отличается количеством зубьев, посадочным отверстием либо расположением отверстий, устанавливать эту деталь без дополнительной проверки совместимости нельзя.
