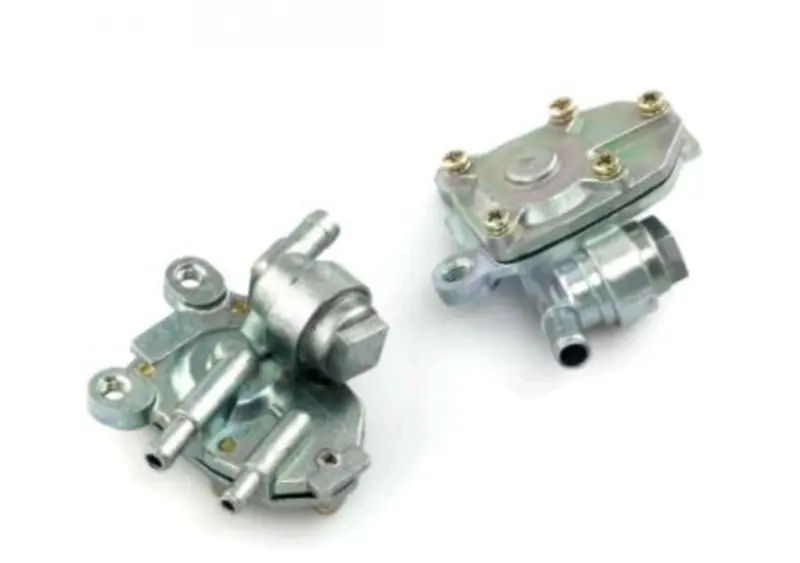

Вакуумный топливный кран BBC Yamaha Jog 3KJ с отстойником

Вакуумный топливный кран Yamaha Jog 3KJ с отстойником

Кран предназначен для карбюраторной топливной системы скутера Yamaha Jog модификации 3KJ. Он устанавливается между баком и карбюратором и управляет подачей бензина по сигналу разрежения от двигателя. Такое исполнение применяется вместо крана аналогичной конструкции при нарушении подачи топлива, негерметичности корпуса или неправильной работе запорного механизма. Встроенный отстойник дополняет основную функцию крана и служит камерой, в которой перед дальнейшим движением бензина могут оседать вода и тяжелые загрязнения.

Как работает вакуумный кран

Во время запуска и работы двигателя разрежение поступает к мембранному механизму через отдельный шланг. Мембрана открывает внутренний проход, после чего топливо направляется по топливному шлангу к карбюратору. Когда двигатель остановлен и разрежение отсутствует, исправный кран закрывает проход. Поэтому состояние мембраны, вакуумного шланга и соединений непосредственно влияет на то, будет ли бензин поступать при запуске и прекратится ли его движение после остановки двигателя.

Отстойник расположен в нижней части конструкции. Его задача — дать осадку и влаге место для накопления до выхода топлива в магистраль. Загрязненная камера способна ограничивать поток, поэтому при обслуживании топливной системы проверяют не только сам клапан, но и состояние отстойника, шлангов и мест их присоединения. Разборку этой части выполняют аккуратно, сохраняя уплотнение и не повреждая резьбовые соединения.

Что проверить при подборе

Обозначение Jog 3KJ является главным ориентиром совместимости, однако перед установкой необходимо сопоставить новый кран со снятой деталью. У скутеров одной линейки могут различаться исполнение бака, направление шлангов и доступное пространство около места крепления. Сравнение конструкции заранее помогает исключить перегиб магистралей и необходимость переделывать штатное подключение.

• Уточните, что на скутере используется именно модификация Yamaha Jog 3KJ.
• Сопоставьте форму и расположение крепежных точек с прежним краном.
• Проверьте количество, диаметр и направление штуцеров для топливного и вакуумного шлангов.
• Сравните способ соединения крана с баком и положение отстойника после монтажа.
• Убедитесь, что рядом достаточно места для корпуса, шлангов и последующего обслуживания.

Подбирать деталь только по общему названию Yamaha Jog недостаточно: индекс 3KJ и фактическая конфигурация снятого крана должны совпадать. Если прежняя деталь была заменена ранее, дополнительно проверьте разводку шлангов по штатной схеме скутера.

Замена и проверка после установки

Причиной замены могут быть отсутствие топлива на выходе при наличии разрежения, непрекращающийся поток после снятия вакуумного сигнала, следы подтекания около корпуса или отстойника, а также повреждение штуцеров. Похожие симптомы способны вызывать потрескавшиеся шланги, слабые зажимы или засорение магистрали, поэтому их осматривают одновременно с краном. Подключения очищают от загрязнений, шланги устанавливают на предназначенные для них штуцеры и фиксируют штатными зажимами без перекручивания и перегибов.

После монтажа работу проверяют до установки снятых облицовочных деталей. При создании разрежения бензин должен выходить через топливный патрубок, а после прекращения разрежения поток должен остановиться. Затем осматривают соединение с баком, корпус, отстойник и оба шланговых подключения. Такая проверка позволяет сразу обнаружить перепутанные линии, неплотную посадку или неисправность сопутствующего шланга.

Основные характеристики

• Тип: автоматический вакуумный топливный кран.
• Применение: карбюраторная топливная система скутера.
• Совместимость: Yamaha Jog 3KJ.
• Особенность: конструкция с отстойником.
• Подключение: топливная и вакуумная магистрали.

Кран подходит для ремонта Yamaha Jog 3KJ, если штатная деталь имеет такую же схему крепления и подключения. Точное сопоставление штуцеров, посадочного места и направления шлангов обеспечивает корректный монтаж без изменения заводской компоновки топливной системы.
