Впускной патрубок карбюратора PZ-30

Впускной патрубок карбюратора PZ-30

Впускной патрубок предназначен для установки карбюратора PZ-30 в системе впуска двигателя. Он соединяет карбюратор с ответной частью двигателя или промежуточным переходником и образует канал для дальнейшего движения топливовоздушной смеси. Деталь используют при ремонте впускного узла, замене повреждённого соединения, а также при сборке двигателя с карбюратором этого типа.

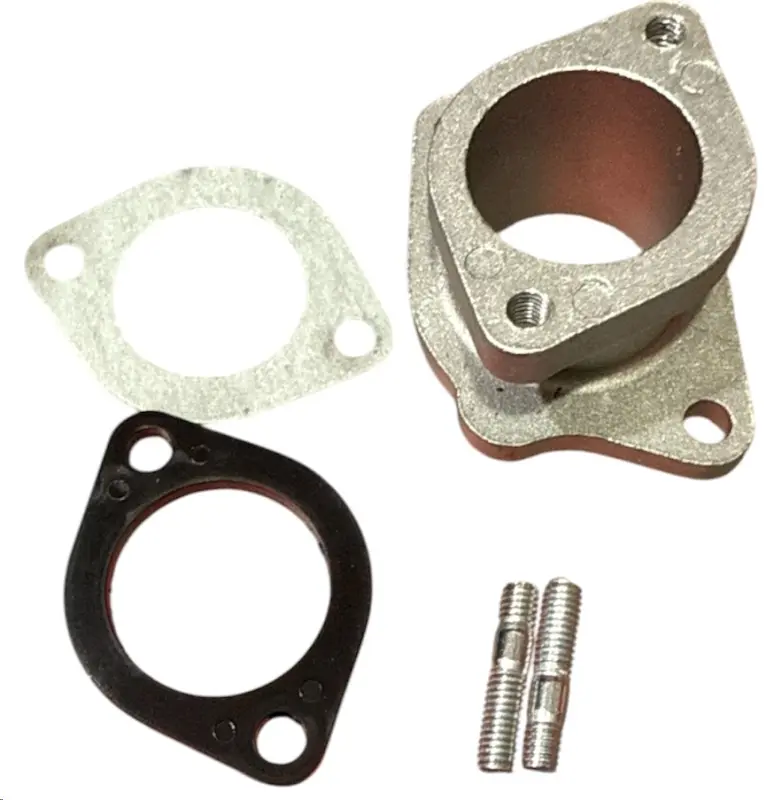

Патрубок выполнен в виде фланцевого переходника с двумя крепёжными точками. Посадочная часть рассчитана на карбюратор PZ-30, однако применяемость зависит не только от типа карбюратора. Для правильной установки должны совпадать расположение крепёжных отверстий, форма фланца, направление патрубка и размеры сопрягаемых посадочных мест. Поэтому перед покупкой рекомендуем сравнить патрубок со снятой штатной деталью по всей геометрии соединения.

Когда требуется замена

Установить новый патрубок стоит при обнаружении трещин, деформации, повреждений в крепёжных зонах или недостаточно плотного соединения. Состояние этого элемента напрямую влияет на качество сборки участка между карбюратором и впускной частью двигателя. Если старый патрубок утратил форму, имеет повреждённый фланец или не прилегает к ответной поверхности по всей плоскости, его дальнейшее использование мешает корректно собрать узел.

При подборе нельзя ориентироваться только на модель мотоцикла, квадроцикла или другой техники. Один и тот же тип карбюратора может использоваться в разных конфигурациях впускной системы. Обозначение PZ-30 указывает на тип карбюратора, но не гарантирует совпадение патрубка с каждым двигателем. Надёжнее всего проверить количество и расположение крепёжных точек, форму обеих посадочных частей, направление выходной части и положение карбюратора после установки.

Что проверить перед установкой

До начала сборки осмотрите прокладки, шпильки и ответную поверхность двигателя. Изношенные прокладки, повреждённый крепёж или загрязнения на плоскости прилегания могут помешать установить патрубок плотно и без перекоса. Остатки прежних уплотнений необходимо удалить, а сопрягаемые поверхности очистить. Одновременно стоит убедиться, что посадочные места не имеют повреждений, способных нарушить прилегание фланца.

Установка патрубка

Патрубок размещают в предусмотренном положении, совмещают монтажные отверстия с крепёжными точками и устанавливают без перекоса. Крепёж затягивают равномерно, контролируя прилегание фланца по всей плоскости. Неравномерная затяжка может изменить положение детали и помешать правильной сборке соединения.

После монтажа проверьте положение карбюратора. Он не должен упираться в соседние элементы, а остальные детали впускной системы должны подключаться без смещения и принудительного изгиба. Также следует проконтролировать плотность соединений и ещё раз убедиться, что направление патрубка соответствует штатной конфигурации. Такая проверка помогает собрать впускной тракт в предусмотренном положении и избежать ошибки при выборе внешне похожей детали.

Как правильно подобрать

Для окончательного выбора сопоставьте патрубок со старым элементом: два монтажных отверстия и расстояние между крепёжными точками должны соответствовать ответной части, форма фланца — посадочной поверхности, а размеры и направление канала — конфигурации впуска. Если старая деталь отсутствует, проверять необходимо непосредственно сопрягаемые места карбюратора и двигателя либо промежуточного переходника. Патрубок подходит для тех установок с карбюратором PZ-30, где совпадает вся геометрия крепления и посадки.
