Датчик уровня топлива Yamaha JOG 50 SENSOR-61

Датчик уровня топлива Yamaha JOG 50 SENSOR-61

Поплавковый датчик предназначен для контроля остатка топлива в баке скутера Yamaha JOG 50 и передачи соответствующего сигнала на приборную панель. Деталь помогает водителю следить за запасом бензина во время поездки и планировать заправку без постоянного открывания бака. Ее устанавливают вместо неисправного датчика, когда указатель перестает реагировать на изменение уровня, показывает одно положение независимо от количества топлива либо меняет показания с заметными провалами.

Назначение и конструкция

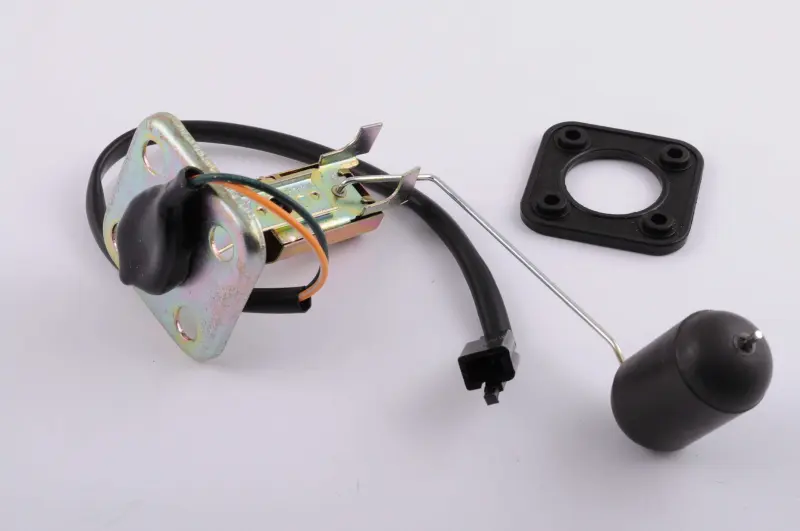

В состав датчика входят монтажный фланец, корпус измерительной части, металлический рычаг и цилиндрический поплавок. При повышении или снижении уровня бензина поплавок перемещается вместе с рычагом, а измерительная часть формирует сигнал для указателя на панели приборов. Такая схема позволяет контролировать изменение запаса топлива непосредственно в баке.

Монтажный фланец имеет четыре крепежных отверстия и центральную часть, которая входит в посадочное место бака. Проводка выведена через корпус и заканчивается двухконтактным разъемом. В комплекте предусмотрена отдельная уплотнительная прокладка квадратной формы с круглым центральным отверстием и четырьмя отверстиями под крепеж. Она располагается между фланцем датчика и поверхностью бака, поэтому при установке важны правильное положение прокладки и равномерное прилегание по всему контуру.

Что проверить при выборе

Обозначения Yamaha JOG 50 и SENSOR-61 являются основными ориентирами этой позиции, однако внутри семейства JOG встречаются разные годы выпуска и исполнения топливного бака. До заказа сравните новую деталь со снятым датчиком. В первую очередь должны совпасть форма и размеры посадочного фланца, расположение четырех крепежных отверстий, конфигурация центрального проема и геометрия прокладки.

• Поплавковый механизм: сопоставьте длину, изгиб и направление металлического рычага, а также положение цилиндрического поплавка. От этой геометрии зависит свободное перемещение детали внутри конкретного бака.
• Подключение: проверьте форму двухконтактного разъема, расположение фиксатора и ответную колодку проводки скутера.
• Провод: сравните его длину и направление выхода из корпуса, чтобы после монтажа кабель проходил штатным маршрутом без натяжения и пережатия.
• Посадочное место: убедитесь, что контур фланца, крепеж и уплотнение соответствуют баку установленной модификации Yamaha JOG 50.

Установка и проверка

Перед монтажом очистите посадочную поверхность бака от загрязнений и остатков старого уплотнения. Прокладка должна лежать ровно, не перекрывать крепежные отверстия и не смещаться при установке фланца. Крепеж затягивают последовательно и равномерно, чтобы не создавать перекоса. Рычаг и поплавок нельзя подгибать без необходимости: изменение их исходной формы может ограничить ход механизма и повлиять на показания указателя.

Провод прокладывают так, чтобы он не касался острых кромок, не находился под натяжением и не зажимался соседними деталями. Разъем необходимо соединить до полной фиксации защелки. После сборки проверяют реакцию указателя на изменение уровня топлива, свободу движения поплавка и герметичность места соединения с баком. Если показания остаются неподвижными или нестабильными, дополнительно проверяют ответный разъем, проводку и приборный указатель.

Этот датчик подходит для ремонта системы индикации уровня топлива на Yamaha JOG 50 при совпадении посадочного фланца, поплавкового рычага и двухконтактного подключения. Тщательное сравнение со штатной деталью до монтажа помогает выбрать правильное исполнение и восстановить удобный контроль остатка бензина на приборной панели.
