Датчик уровня топлива Honda Lead SENSOR-61

Датчик уровня топлива Honda Lead SENSOR-61

Датчик предназначен для контроля остатка топлива в баке скутера Honda Lead и передачи соответствующего сигнала указателю на приборной панели. Поплавок перемещается вместе с уровнем топлива, поворачивает рычаг и изменяет сигнал датчика. Благодаря этому водитель может ориентироваться по штатному индикатору и планировать заправку без постоянной проверки бака вручную.

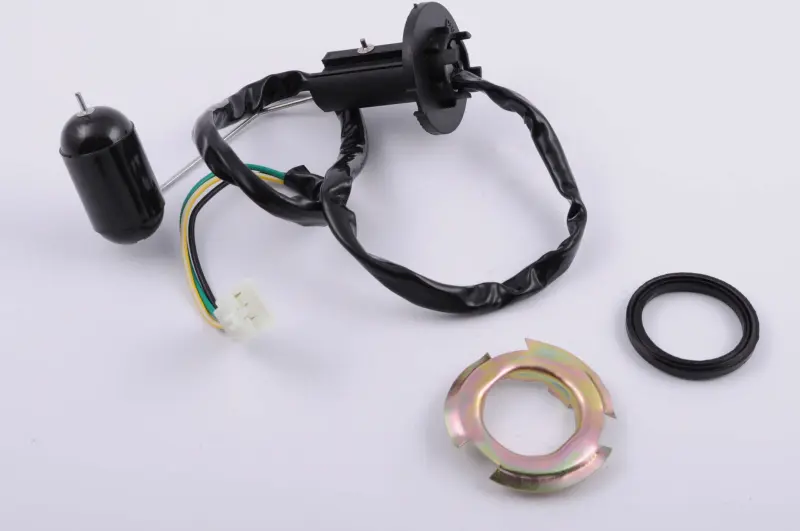

Конструкция объединяет цилиндрический поплавок на металлическом рычаге, корпус датчика, посадочную часть, проводку и разъем. Для фиксации предусмотрено металлическое прижимное кольцо, а соединение с баком уплотняется отдельным кольцом. Такая компоновка рассчитана на установку датчика непосредственно в предусмотренное отверстие топливного бака. После монтажа рычаг с поплавком должен свободно перемещаться внутри, не касаясь стенок и внутренних деталей.

Когда требуется замена

Проверить датчик стоит, если указатель уровня зависает в одном положении, показывает полный или пустой бак независимо от фактического количества топлива, меняет показания рывками либо перестает реагировать после заправки. Подобные симптомы также могут появляться из-за загрязненных контактов, поврежденной проводки, заедающего поплавка или нарушения посадки. Перед заменой полезно осмотреть разъем и провода, убедиться в свободном ходе рычага и исключить неисправность самого указателя на панели.

Что сравнить при подборе

• Модель техники. Основное заявленное применение — скутеры Honda Lead. Поскольку семейство выпускалось в разных версиях, одного названия модели недостаточно для окончательного выбора.
• Форму посадочной части. Сопоставьте диаметр и конфигурацию отверстия, способ фиксации, положение выступов и ориентацию корпуса со снятым датчиком.
• Поплавковый механизм. Важны длина и изгиб рычага, форма поплавка, направление его движения и доступное пространство внутри бака.
• Подключение. Сравните форму разъема, количество контактов, расположение проводов и длину жгута. Штекер должен соединяться со штатной проводкой без переделки.
• Уплотнение. Кольцо должно ровно располагаться в посадочном месте и соответствовать сопрягаемым поверхностям бака и датчика.

Установка и проверка

Работы проводят на остывшем скутере в хорошо проветриваемом месте, исключив открытый огонь и источники искр. Перед снятием очищают участок вокруг датчика, чтобы грязь не попала в бак, затем отсоединяют разъем и освобождают фиксатор. Деталь извлекают аккуратно: рычаг и поплавок необходимо провести через отверстие без изгиба и ударов.

При установке уплотнительное кольцо размещают без перекоса, корпус ориентируют так же, как прежнюю деталь, а фиксатор устанавливают равномерно. Проводку прокладывают без натяжения, защемления и контакта с острыми кромками. До окончательной сборки следует убедиться, что поплавок проходит весь доступный ход и нигде не заедает.

После подключения проверяют реакцию указателя при изменении положения поплавка, затем контролируют герметичность посадки и работу индикатора при фактическом изменении уровня топлива. SENSOR-61 подходит для ремонта штатной системы контроля топлива Honda Lead, если совпадают посадка, поплавковый механизм и разъем конкретного скутера.
