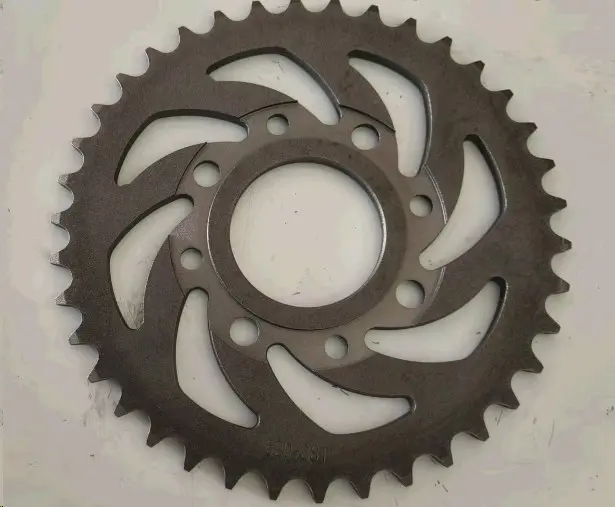

Задняя звезда трансмиссии Loncin CG200 520-38T FR

Задняя звезда трансмиссии Loncin CG200 520-38T FR

Задняя ведомая звезда предназначена для конечной цепной передачи мотоцикла Loncin CG200. Она устанавливается в штатный узел заднего колеса, работает в паре с ведущей звездой и цепью и передаёт создаваемое двигателем усилие на колесо. Исполнение 520-38T рассчитано на цепь серии 520 и имеет 38 зубьев. При замене оба параметра должны соответствовать используемой цепи и снятой детали.

Эта звезда подходит для планового обслуживания трансмиссии, замены детали с изношенными или повреждёнными зубьями, устранения последствий деформации и восстановления крепёжного узла. Исправное состояние зубчатого венца и посадочной части важно для ровного прохождения цепи и правильной работы всего привода. Если зубья стали заострёнными, получили неравномерный износ или повреждения, откладывать замену не стоит.

Деталь выполнена в виде диска с наружным зубчатым венцом, центральным посадочным отверстием и отверстиями для крепления. Такая конструкция позволяет закрепить звезду на заднем колесе и обеспечить зацепление цепи по рабочей окружности. При подборе необходимо учитывать не только модель мотоцикла и внешний диаметр детали. Важны серия цепи, количество зубьев, размеры и форма посадочной части, а также число и расположение крепёжных отверстий.

Подбор задней звезды

Сначала проверьте тип установленной цепи. Для этой звезды требуется цепь 520: другой тип не обеспечит правильного совпадения с зубчатым венцом. Затем сравните количество зубьев со снятой деталью. Значение 38T следует выбирать, если необходимо сохранить исходную конфигурацию передачи и прежнее соотношение между ведущей и ведомой звёздами.

Не ориентируйтесь только на количество зубьев или наружный диаметр. Даже внешне похожие звёзды могут иметь разную посадку и схему крепления. Перед заказом сопоставьте деталь со старой звездой: проверьте центральное отверстие, посадочную геометрию, число крепёжных точек и их расположение. Такой порядок подбора особенно важен, если мотоцикл ранее ремонтировался или в трансмиссии уже менялись отдельные элементы.

Одновременно оцените состояние болтов, гаек и остальных элементов крепёжного узла. Изношенный или повреждённый крепёж не следует возвращать в сборку вместе с новой звездой. Наличие крепёжных деталей в комплекте для этой позиции не подтверждено, поэтому необходимый крепёж нужно проверить и при необходимости подобрать отдельно до начала установки.

Установка и обслуживание привода

Перед монтажом очистите посадочный узел и убедитесь, что на нём нет повреждений, которые могут помешать правильной фиксации детали. Звезда должна устанавливаться без перекоса и надёжно крепиться в предусмотренных точках. После сборки выставьте заднее колесо по штатным меткам мотоцикла и отрегулируйте натяжение цепи в соответствии с требованиями техники.

При замене ведомой звезды осмотрите цепь и ведущую звезду. Растяжение цепи, заострённые или неравномерно изношенные зубья, повреждения и следы неправильного зацепления требуют проверки привода в целом. Установка новой детали вместе с сильно изношенными элементами может помешать нормальной совместной работе компонентов.

После регулировки проверьте прохождение цепи по зубьям на полном рабочем круге. Цепь должна двигаться без перекоса и корректно входить в зацепление. Также убедитесь, что колесо выровнено, крепление затянуто, а натяжение не меняется из-за неправильной установки. Контроль после сборки помогает своевременно заметить несоответствие посадки или регулировки.

Loncin CG200 520-38T FR выбирают для ремонта задней цепной передачи при совпадении модели мотоцикла, цепи 520, количества зубьев 38 и крепёжной геометрии. Точное сравнение со снятой звездой позволяет сохранить штатную конфигурацию трансмиссии и правильно установить деталь в узел заднего колеса.
