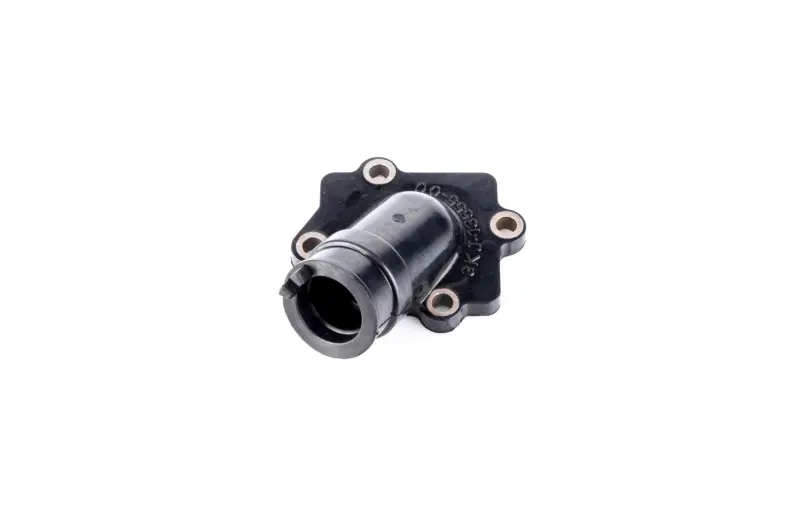

Этот коллектор предназначен для впускной системы скутера Yamaha JOG в исполнении 3KJ. Он устанавливается между карбюратором и впускным трактом двигателя и проводит уже подготовленную карбюратором топливовоздушную смесь дальше к лепестковому клапану. Для двухтактного двигателя плотность этого соединения особенно существенна: воздух, попавший после карбюратора через трещину или неплотный стык, не участвует в дозировании топлива и изменяет состав смеси.

Назначение и конструкция

Патрубок объединяет цилиндрическую посадочную горловину карбюратора и фланец с четырьмя монтажными отверстиями. В отверстиях предусмотрены металлические втулки, которые формируют опорные точки для крепежа. Такая конфигурация соответствует установке в штатном впускном узле JOG 3KJ: фланец фиксируется со стороны лепесткового клапана, а карбюратор вставляется в горловину и удерживается хомутом, используемым на скутере.

Исправный коллектор сохраняет закрытым участок между выходом карбюратора и двигателем. При растрескивании эластичной части, деформации фланца или ослаблении посадки возможен подсос воздуха. На практике его признаками бывают повышенные либо нестабильные обороты холостого хода, медленное снижение оборотов после отпускания газа, сложный запуск и необходимость повторной настройки карбюратора. Перед заменой полезно осмотреть не только сам патрубок, но также соседнюю прокладку, хомут и поверхность сопряжения.

Как проверить совместимость

Обозначение 3KJ — основной ориентир, однако у семейства Yamaha JOG встречаются разные варианты впуска. Поэтому перед заказом сопоставьте новую деталь со снятым коллектором и местом установки.

• Модель: скутер должен относиться к исполнению Yamaha JOG 3KJ; одного названия JOG без индекса недостаточно.
• Крепление: сравните количество, расположение и расстояния между четырьмя отверстиями фланца.
• Посадка карбюратора: проверьте наружный диаметр его выходной части и внутренний диаметр горловины патрубка.
• Форма: сопоставьте направление канала, высоту горловины и положение карбюратора относительно корпуса двигателя.
• Сопряжение: убедитесь, что контур фланца и проходное окно совпадают с установленным лепестковым клапаном и прокладкой.

Установка и проверка

Перед монтажом удалите остатки старой прокладки и загрязнения с привалочной поверхности, не повреждая ее. Оцените состояние прокладки: новая деталь не устранит подсос через соседнее изношенное уплотнение. Совместите фланец без натяга, наживите четыре крепежа и затягивайте их постепенно в перекрестной последовательности с моментом, предусмотренным руководством по ремонту скутера. Чрезмерная или неравномерная затяжка может перекосить фланец.

Карбюратор устанавливают в горловину ровно, до штатной глубины, после чего фиксируют исправным хомутом. Трос, топливные и масляные шланги возвращают в прежнее положение так, чтобы они не тянули карбюратор в сторону. После сборки проверяют запуск, устойчивость холостого хода, возврат оборотов и отсутствие подсоса в обоих соединениях. Если симптомы остаются, диагностируют весь впуск, а не пытаются компенсировать негерметичность регулировочными винтами карбюратора.

Когда патрубок требует замены

• есть трещины, надрывы или расслоение вокруг горловины и фланца;
• карбюратор не удерживается плотно даже с исправным хомутом;
• фланец деформирован или не прилегает равномерно к поверхности;
• после проверки обнаружен подсос воздуха именно в зоне коллектора.

Патрубок Yamaha JOG 3KJ KOMATCU подходит для ремонта штатной впускной конфигурации. Точная сверка геометрии до разборки помогает избежать несовпадения и сразу подготовить прокладку, хомут или крепеж, если соседние детали также изношены.
