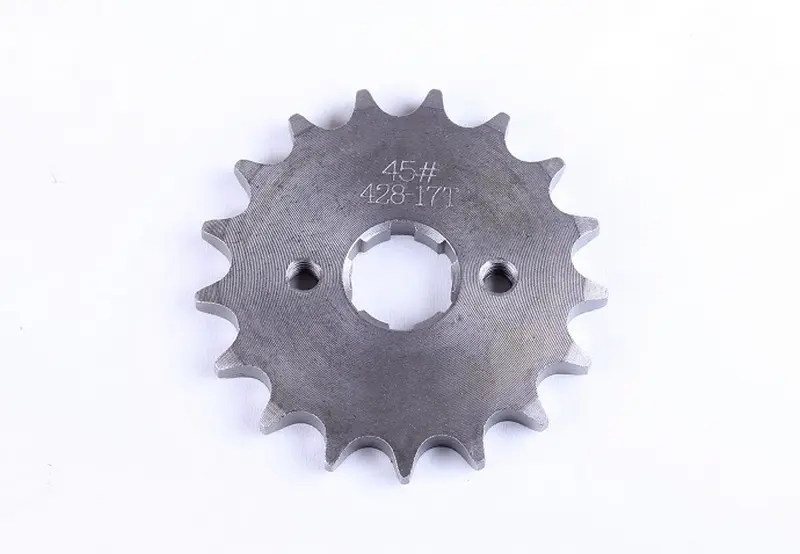

Передняя звезда трансмиссии 428×17 для CB125/150

Передняя звезда трансмиссии 428×17 для CB125/150

Передняя ведущая звезда предназначена для цепной трансмиссии мотоциклов CB125/150. Она устанавливается на выходной вал двигателя, принимает его вращение и передаёт усилие приводной цепи. Звезда рассчитана на цепь 428 и имеет 17 зубьев. Её выбирают для замены изношенной детали при полном совпадении посадки, крепления и основных параметров привода.

При подборе в первую очередь учитывайте тип цепи и количество зубьев. Обозначение 428 должно соответствовать цепи, установленной на мотоцикле, а число зубьев 17 — заменяемой звезде либо выбранной схеме трансмиссии. Ориентироваться только на обозначение CB125 или CB150 недостаточно: отдельные модификации могут различаться конструкцией выходного вала, формой и размером посадочного отверстия, расположением крепежа и способом фиксации.

Конструкция и назначение

• передняя ведущая звезда цепной трансмиссии;
• исполнение под цепь 428;
• 17 зубьев;
• центральное посадочное отверстие со шлицевым профилем;
• два крепёжных отверстия рядом с центральной посадкой;
• применение для техники CB125/150 при совпадении посадочных параметров.

Ведущая звезда постоянно работает под нагрузкой вместе с цепью и задней звездой, поэтому состояние этих элементов напрямую связано. Заострённые, скруглённые или неравномерно изношенные зубья нарушают нормальное зацепление: цепь может двигаться рывками, создавать посторонний шум и быстрее изнашивать соседние детали привода. Осмотреть переднюю звезду стоит при обслуживании цепи, неравномерном натяжении, появлении шума в трансмиссии и плановой замене цепного комплекта.

Если старая цепь заметно растянута или имеет повреждённые звенья, установка одной новой звезды не восстановит нормальную работу передачи. Перед ремонтом оцените весь привод: переднюю и заднюю звёзды, цепь, крепёж и состояние выходного вала. Совместная проверка помогает выявить причину неправильного зацепления и не оставлять в трансмиссии элементы с выраженным износом.

Проверка перед заказом

• убедитесь, что на мотоцикле используется цепь 428;
• пересчитайте зубья снятой звезды — их должно быть 17;
• сопоставьте форму и размер шлицевого посадочного отверстия;
• проверьте два крепёжных отверстия, их расположение и способ фиксации;
• учтите конкретную модификацию CB125 или CB150;
• сравните деталь со снятой звездой и параметрами, указанными в документации мотоцикла.

Перед установкой очистите посадочное место и осмотрите вал. Звезда должна полностью сесть на шлицы без перекоса и несоответствия профиля. Для закрепления используйте штатный способ фиксации, предусмотренный конструкцией мотоцикла. После монтажа проверьте положение звезды относительно цепной линии: цепь должна проходить соосно между передней и задней звёздами.

Затем отрегулируйте натяжение цепи по требованиям производителя мотоцикла и проверьте её движение. Слишком слабое или чрезмерное натяжение создаёт неправильную нагрузку на элементы передачи. До начала эксплуатации убедитесь, что крепление зафиксировано, цепь равномерно входит в зацепление, а при проворачивании привода нет заеданий и заметных рывков.

Звезда 428×17 подходит для ремонта цепной передачи, когда требуется заменить переднюю ведущую звезду с такими же параметрами. Точное совпадение цепи, числа зубьев, шлицевой посадки и крепёжных отверстий позволяет установить деталь штатным способом и сохранить правильную совместную работу элементов трансмиссии.
