Передняя звезда трансмиссии 520-11T для CB/CG

Передняя звезда трансмиссии 520-11T для CB/CG

Передняя звезда предназначена для обслуживания цепного привода мотоциклов семейства CB/CG, заявленных как совместимые с этой деталью. Она устанавливается в ведущей части трансмиссии, передаёт вращение на цепь типоразмера 520 и имеет 11 зубьев. Такой вариант выбирают для замены звезды с обозначением 520-11T при условии полного совпадения посадочного профиля, крепления и остальных установочных параметров.

Деталь нужна при плановом ремонте цепной передачи, заметном износе штатной ведущей звезды или восстановлении исходной конфигурации привода. Если зубья потеряли рабочую форму, цепь контактирует с ними неравномерно либо во время работы появились посторонние звуки, состояние звезды необходимо проверить вместе с другими элементами передачи. Своевременная замена позволяет обслужить привод без установки новой цепи на деталь с выраженной выработкой.

Передняя звезда работает в одном комплекте с цепью и ведомой звездой. Износ одного элемента влияет на контакт и работу остальных, поэтому при ремонте стоит осмотреть весь комплект: форму зубьев обеих звёзд, состояние цепи и крепёж. Если несколько деталей имеют заметную выработку, вопрос их совместной замены следует решать с учётом фактического состояния цепной передачи.

Конструкция и подбор

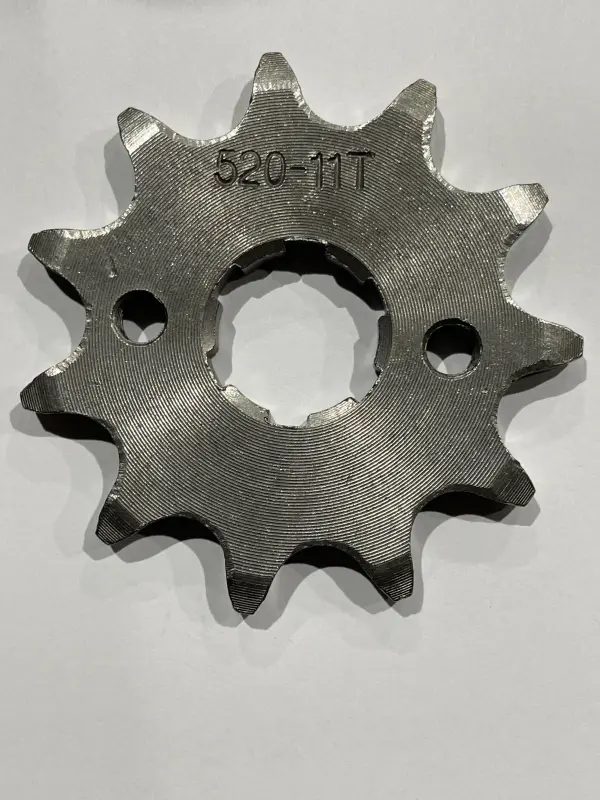

Звезда рассчитана на цепь 520 и имеет 11 зубьев, что соответствует обозначению 11T. В конструкции предусмотрены центральный посадочный профиль и два крепёжных отверстия. Для уверенного подбора этих данных недостаточно: одинаковые типоразмер цепи и число зубьев не гарантируют, что деталь правильно установится на конкретный вал.

Перед заказом сопоставьте звезду со снятой деталью. Сравните форму центрального отверстия, расположение двух крепёжных отверстий, толщину, посадочное соединение и штатный способ фиксации. Также проверьте обозначение 520-11T и соответствие конкретной модели мотоцикла. Все основные параметры должны совпадать одновременно — только в этом случае деталь подходит для прямой замены без изменения конфигурации привода.

Для мотоциклов с изменениями в двигателе или трансмиссии главным ориентиром служит фактически установленная звезда. Даже в пределах семейства CB/CG могут использоваться разные варианты исполнения, поэтому подбирать деталь только по названию модели не следует. Если происхождение установленной трансмиссии неизвестно, особенно внимательно сравните посадочный профиль, крепёж и толщину.

Установка и обслуживание

Перед монтажом осмотрите место установки, вал и элементы штатной фиксации. Звезда должна сесть на соответствующий профиль и закрепляться предусмотренным для конкретного мотоцикла способом. Не используйте совпадение двух крепёжных отверстий как единственный критерий: центральная посадка, толщина и положение детали также должны соответствовать снятой звезде.

После установки убедитесь, что звезда надёжно зафиксирована, а цепь правильно выставлена и отрегулирована по требованиям конкретного мотоцикла. Проверьте совместную работу ведущей звезды, цепи и ведомой звезды. Неравномерный контакт, неправильное положение цепи или посторонние звуки требуют повторной проверки установки и состояния компонентов привода.

Модель 520-11T с 11 зубьями подходит для плановой замены ведущей звезды в совместимой цепной передаче CB/CG. Это точечное решение для сохранения указанного числа зубьев и типоразмера цепи. Чтобы покупка была правильной, до заказа сравните старую и новую детали по всем посадочным и крепёжным признакам, а при обслуживании оцените состояние цепи и ведомой звезды.
