Передние дисковые тормозные колодки Honda Lead AF20

Передние дисковые тормозные колодки Honda Lead AF20

Комплект предназначен для переднего дискового тормоза скутера Honda Lead 50 с кодом модели AF20. При нажатии на тормозной рычаг суппорт прижимает фрикционные поверхности к обеим сторонам диска, а возникающее трение помогает замедлить вращение переднего колеса. Колодки работают парой, поэтому их устанавливают и меняют одновременно: это позволяет получить одинаковое состояние контактных поверхностей с обеих сторон ротора.

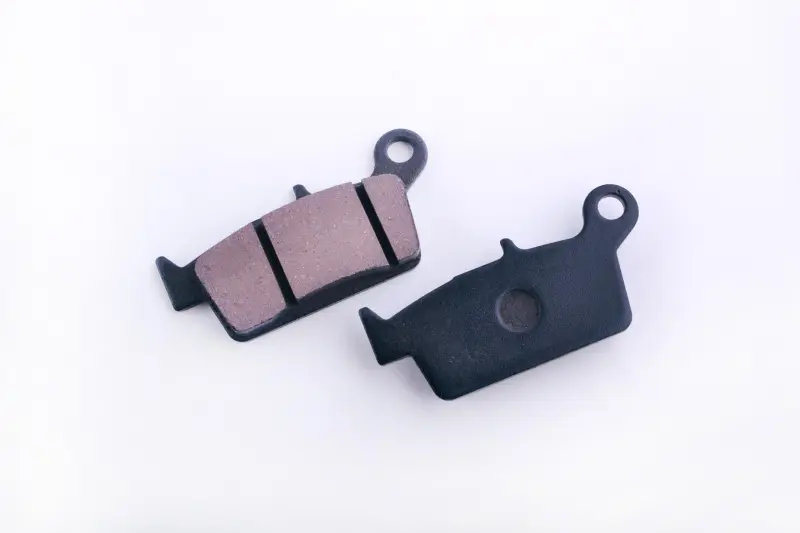

Каждая колодка выполнена на фигурной опорной пластине с крепежным ушком и нижним упором. На фрикционной накладке предусмотрены две поперечные канавки, разделяющие контактную площадь на три участка. Такая форма соответствует посадочному месту определенного суппорта, поэтому при подборе важна не только надпись Honda Lead, но и точное совпадение кода AF20, контура пластин и расположения фиксирующих элементов.

Что проверить перед выбором

• Код модели скутера. Колодки рассчитаны на Honda Lead 50 AF20. У других поколений Lead могут применяться детали иной формы, поэтому название семейства без кода рамы недостаточно для точного подбора.
• Тип и расположение тормоза. Это колодки переднего дискового механизма. Они не предназначены для барабанного тормоза и не заменяют тормозные колодки другой конструкции.
• Геометрию снятых деталей. Сопоставьте общий контур, длину и высоту пластины, толщину новой детали, положение круглого крепежного отверстия, нижнего упора и канавок на накладке.
• Состояние суппорта и диска. Новая пара должна свободно располагаться в предусмотренных посадочных местах. Глубокие борозды на диске, заедание направляющих или неравномерная работа поршня требуют отдельного обслуживания.

Проверка формы особенно важна для скутера, который ранее ремонтировался или получил суппорт от другой модификации. Если установлен штатный передний суппорт AF20, модельная совместимость и совпадение геометрии дают надежную основу для выбора. При наличии переделок ориентируются на фактически установленный тормозной механизм.

Когда колодки требуют замены

Фрикционные накладки постепенно истончаются при контакте с диском. Поводом для проверки служат малый остаток накладки, заметно неодинаковый износ правой и левой колодки, посторонний шум, изменение хода рычага или ухудшение реакции тормоза. Для колодок мотоциклов и скутеров общим сервисным ориентиром считается остаток фрикционного материала менее 2 мм, если руководство конкретной модели не устанавливает другой предел. Износ одной стороны заметно сильнее другой может указывать не только на состояние колодок, но и на необходимость проверки подвижных частей суппорта.

Перед монтажом оценивают поверхность диска. Трещины, глубокие канавки, выраженная ступенька по краю или другие повреждения нельзя компенсировать установкой новых колодок. Посадочные зоны суппорта и направляющие очищают подходящими средствами, а состояние фиксаторов, пружин и пыльников проверяют до сборки. Фрикционная поверхность должна оставаться чистой: попадание масла, смазки либо тормозной жидкости нарушает нормальный контакт с диском.

Установка и ввод в работу

Колодки устанавливают фрикционными накладками к диску, сохраняя правильное положение крепежных деталей суппорта. Затяжку резьбовых соединений выполняют по сервисным данным Honda для конкретной модификации. После сборки несколько раз нажимают на тормозной рычаг, пока его ход не станет стабильным, затем проверяют свободное вращение колеса и отсутствие постоянного подклинивания.

Новым накладкам требуется приработка к поверхности используемого диска. В начальный период применяют плавные короткие торможения и избегают продолжительной интенсивной нагрузки, чтобы площадь контакта формировалась равномерно. Такой порядок установки помогает использовать колодки по назначению и одновременно выявить неисправности суппорта или диска, которые обычная замена расходных деталей устранить не может.
