Передняя звезда Zongshen, Lifan 125–200 428-17T JING

Передняя звезда JING 428-17T для Zongshen и Lifan 125–200

Эта звезда предназначена для передней позиции цепного привода мотоциклов Zongshen и Lifan из указанного в названии диапазона 125–200. Деталь устанавливается на вторичный вал коробки передач и передает вращение через приводную цепь на заднюю звезду. Формат 428 задает типоразмер сопрягаемой цепи, а обозначение 17T указывает на 17 зубьев. При замене эти два параметра должны соответствовать остальным компонентам привода: цепи и задней звезде.

Назначение и работа в приводе

Передняя звезда непосредственно взаимодействует с роликами цепи, поэтому состояние зубчатого венца влияет на плавность передачи тяги. Исправный профиль зубьев помогает цепи равномерно входить в зацепление и выходить из него при каждом обороте. Деталь с 17 зубьями сохраняет предусмотренное передаточное отношение только тогда, когда она заменяет звезду того же размера. Установка варианта с другим количеством зубьев меняет характер разгона и обороты двигателя при выбранной скорости, поэтому такое изменение требует осознанного подбора всей конфигурации.

Что проверить перед покупкой

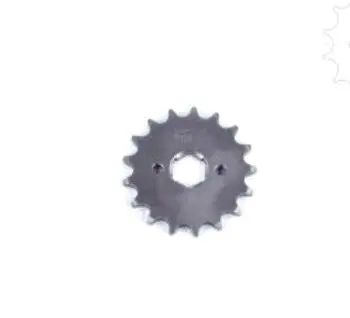

Обозначения Zongshen, Lifan и 125–200 описывают семейство применения, однако у разных моделей и модификаций посадка может отличаться. Сопоставьте новую деталь со снятой звездой по числу зубьев, типоразмеру цепи, форме и размерам центрального шлицевого отверстия, толщине, вылету зубчатого венца и способу фиксации. На детали предусмотрено центральное профильное отверстие и два небольших отверстия рядом с ним; их расположение также следует сравнить со штатной звездой. Если привод раньше переделывали, проверяйте фактически установленный комплект, а не только обозначение двигателя.

• Типоразмер цепи: 428.
• Количество зубьев: 17T, то есть 17 зубьев.
• Позиция в приводе: передняя ведущая звезда.
• Указанное применение: мотоциклы Zongshen и Lifan 125–200.
• Обозначение исполнения: JING.

Замена и установка

Поводом для замены служат заостренные, загнутые или заметно неравномерно изношенные зубья, боковая выработка, рывки цепи и посторонний шум в зоне привода. Перед монтажом осмотрите цепь и заднюю звезду: изношенные сопряженные детали нарушают правильное зацепление и сокращают срок службы новой звезды. Проверьте также шлицы вала, фиксирующие детали и отсутствие повреждений посадочной зоны.

Устанавливайте звезду в ориентации, предусмотренной конструкцией конкретного мотоцикла. После фиксации проверьте соосность обеих звезд, отрегулируйте свободный ход цепи по сервисным данным модели и медленно прокрутите заднее колесо. Цепь должна двигаться без заеданий, чрезмерного натяжения и бокового смещения. Крепеж затягивают установленным для конкретной модели способом и моментом; универсальное значение здесь применять нельзя.

После сборки проверьте привод на разных участках оборота колеса, поскольку натяжение может быть неодинаковым. Регулярная очистка, подходящая смазка и контроль регулировки помогают сохранять корректное зацепление. JING 428-17T является прямым вариантом для ремонта лишь при полном совпадении посадки, фиксации, линии цепи и параметров 428/17T со снятой деталью.
