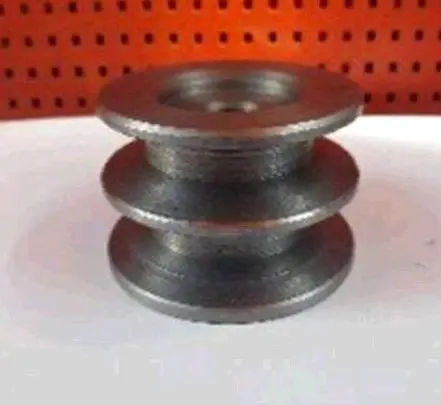

Ведомый двухручьевой шкив ремня мотоблока Ø20/85 мм, профиль Б, UG

Ведомый двухручьевой шкив ремня мотоблока Ø20/85 мм

Модель UG предназначена для ременной передачи мотоблока с двумя ручьями под клиновые ремни профиля Б. Посадка выполнена под вал диаметром 20 мм, а наружный диаметр шкива составляет 85 мм. Такое сочетание параметров определяет место детали в приводе: шкив принимает вращение через ремни и передает его установленному валу. Двухручьевое исполнение подходит для механизма, в котором предусмотрена пара параллельно работающих ремней соответствующего профиля.

Шкив выбирают не только по наружному диаметру. Для правильной посадки и работы привода должны одновременно совпасть диаметр вала, профиль ремней, количество ручьев, расстояние между ними и положение детали относительно ответного шкива. Если один из этих параметров отличается, ремни могут располагаться с перекосом, касаться краев канавок или работать с неодинаковым натяжением. Поэтому размеры 20 и 85 мм следует рассматривать вместе с профилем Б и двухручьевой конструкцией.

Что проверить перед выбором

• Посадку под вал: номинальный размер этой модели — 20 мм. Измерять старую деталь желательно после очистки посадочного отверстия и поверхности вала от загрязнений и следов износа.
• Наружный диаметр: требуемое значение — 85 мм. Не следует заменять его приблизительно похожим шкивом, поскольку другой размер изменит геометрию ременной передачи и потребует иного положения ремней.
• Профиль канавок: ручьи рассчитаны на профиль Б. Ремень другого сечения может неправильно садиться в канавку: чрезмерно выступать над краями либо уходить слишком глубоко.
• Количество ручьев: конструкция имеет два отдельных места под ремни. Их расположение должно совпадать с ответным шкивом, чтобы оба ремня шли параллельно.
• Геометрию посадочной части: перед покупкой сравните длину посадки, положение шкива на валу и предусмотренный в конкретном мотоблоке способ фиксации со снятой деталью. Эти параметры нельзя определять только по диаметрам.

Установка и обслуживание привода

Перед монтажом проверяют состояние вала, ремней и соседнего шкива. На посадочных поверхностях не должно быть заусенцев и налипшей грязи, мешающих ровной установке. После фиксации деталь располагают без осевого перекоса: ручьи обоих шкивов должны находиться в соответствующих плоскостях. Ремни устанавливают без скручивания, а натяжение регулируют по требованиям конкретной модели мотоблока. Чрезмерное натяжение создает лишнюю нагрузку на вал и опоры, а недостаточное сопровождается проскальзыванием и нагревом ремней.

Поводом для замены служат заметный износ канавок, деформация, биение или повреждение посадочной части. Одновременно стоит осмотреть оба ремня: при различной степени растяжения пара ремней распределяет нагрузку неравномерно. Если старые ремни имеют трещины, поврежденные боковые поверхности или неодинаковую длину, установку нового шкива целесообразно совместить с обслуживанием всего ременного привода.

Эта позиция подходит для ремонта мотоблока, когда требуется именно ведомый двухручьевой шкив с посадкой 20 мм, наружным диаметром 85 мм и ручьями профиля Б. Перед заказом сопоставьте все четыре основных признака со снятой деталью и устройством привода. Совпадение только посадочного размера или только наружного диаметра не подтверждает взаимозаменяемость.
