Ступица шестигранная для мотоблока DIGGER, 24×140 мм

Шестигранная ступица DIGGER для мотоблока, 24×140 мм

Ступица предназначена для соединения колеса или грунтозацепа с шестигранной осью мотоблока. Посадочный размер 24 мм и длина 140 мм позволяют подбирать деталь по геометрии штатной оси и установленного колесного оборудования. Жесткая конструкция передает вращение от выходной оси к колесу, поэтому правильное совпадение посадки и крепежных точек особенно важно при ремонте ходовой части или подготовке отдельного комплекта грунтозацепов.

Назначение и конструкция

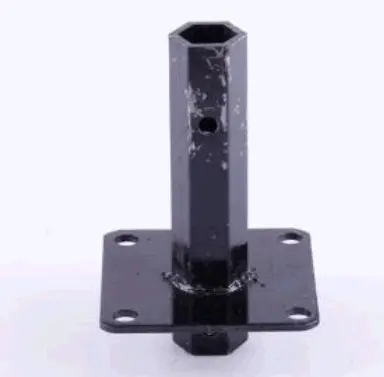

Основой ступицы служит удлиненная шестигранная втулка. Она надевается на соответствующую ось мотоблока и фиксируется через поперечное отверстие. С другой стороны расположена приваренная монтажная пластина с четырьмя отверстиями: к ней болтовыми соединениями крепится диск колеса либо грунтозацеп. Такая компоновка образует прямое жесткое соединение между осью и установленным колесным оборудованием.

Модель относится к ступицам DIGGER с посадочным размером 24 мм и длиной 140 мм. Эти два значения являются основными, но не единственными критериями совместимости. Мотоблоки одной категории могут отличаться формой выходной оси, положением фиксирующего отверстия и параметрами колесного диска, поэтому подбор только по общему типу техники недостаточен.

Что проверить перед выбором

Для корректной установки сравните новую ступицу со штатной деталью и фактическими размерами мотоблока. Проверять нужно весь узел соединения, а не только обозначение 24 мм.

• Профиль и посадочный размер оси. Ступица рассчитана на шестигранную посадку 24 мм; круглая ось или шестигранник другого размера не подойдут.
• Длину. Размер 140 мм следует сопоставить с прежней ступицей, требуемым положением колеса и доступным пространством возле корпуса техники.
• Фиксацию на оси. Сверьте расположение и размер поперечного отверстия, а также тип штатного пальца либо болта мотоблока.
• Крепление колеса. У монтажной пластины четыре отверстия. Их диаметр, взаимное расположение и межцентровые расстояния должны совпадать с отверстиями диска.
• Геометрию соединения. Проверьте форму пластины, положение втулки относительно диска и отсутствие помех для корпуса редуктора и других деталей.

Точное совпадение этих параметров исключает установку с перекосом, необходимость рассверливать отверстия или переделывать штатное крепление. Если старая ступица сохранилась, удобнее снять с нее контрольные размеры и сопоставить детали до начала монтажа.

Установка и проверка

Перед сборкой очистите шестигранную ось от загрязнений и следов коррозии, осмотрите ее грани и фиксирующее отверстие. Ступица должна надеваться без заметного перекоса и без принудительной посадки ударами. После совмещения поперечных отверстий установите предусмотренный конструкцией мотоблока фиксатор. Колесный диск закрепляйте через четыре отверстия пластины подходящими для него болтовыми соединениями.

Крепеж колеса затягивают равномерно крест-накрест, соблюдая требования руководства по эксплуатации техники. До начала движения убедитесь, что ступица полностью посажена на ось, фиксатор установлен правильно, диск не касается неподвижных частей, а при прокручивании нет биения. После первого короткого запуска полезно повторно проверить затяжку и отсутствие люфта.

Когда ступицу стоит заменить

Основанием для замены служат деформация монтажной пластины, трещины возле сварного соединения, увеличенные или разбитые крепежные отверстия, повреждение граней шестигранной посадки и люфт, который невозможно устранить штатной фиксацией. Эксплуатация детали с такими дефектами может вызывать биение колеса, ослабление болтов и неравномерную нагрузку на ось.

Ступица DIGGER 24×140 мм подойдет для ремонта или оснащения мотоблока только при полном совпадении посадки, длины, точки фиксации и четырехточечного крепления диска. Такой подход к подбору позволяет установить колесо или грунтозацеп без изменения конструкции техники.
