Пластина ступицы на ось Ø50 мм для мотоблока 180/195N AMG

Пластина ступицы на ось Ø50 мм для мотоблока 180/195N AMG

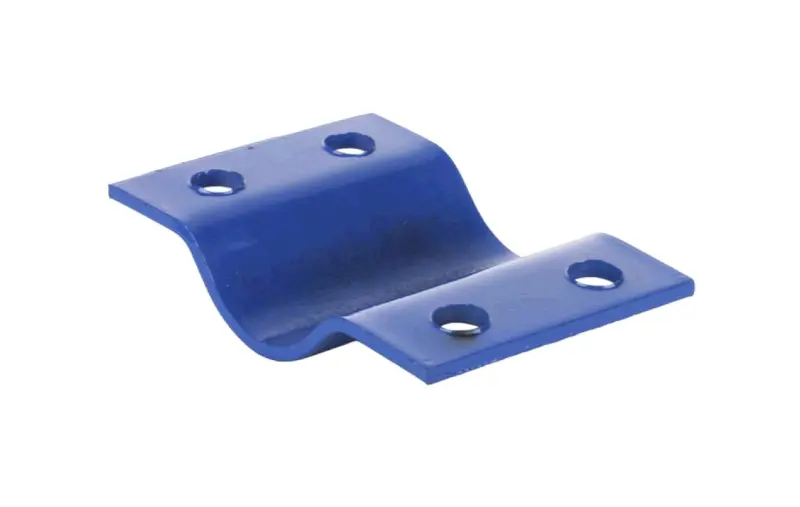

Деталь предназначена для крепёжной зоны ступицы мотоблоков серии 180/195N с осью диаметром 50 мм. Изогнутый центральный профиль сопрягается с участком оси, а две плоские площадки служат точками установки крепежа. В пластине выполнены четыре отверстия — по два с каждой стороны. Такая конфигурация нужна при ремонте ступичного соединения, когда штатная пластина деформирована, повреждена либо уже не обеспечивает правильное прилегание сопрягаемых деталей. Поверхность имеет синее покрытие.

Как подобрать пластину без ошибки

Основной размер этой версии — Ø50 мм. Однако одного диаметра оси и обозначения 180/195N недостаточно для окончательного выбора: у техники одной серии встречаются разные исполнения ступицы и крепления. Надёжнее снять старую пластину, очистить её и сравнить обе детали по всей геометрии. Если старой детали нет, размеры следует снимать непосредственно с места установки, не ориентируясь только на название модели мотоблока.

• Диаметр оси. Посадочная зона должна соответствовать оси Ø50 мм без перекоса и попытки компенсировать несовпадение затяжкой.
• Профиль изгиба. Сравните глубину, ширину и радиус центральной части: именно этот участок задаёт положение пластины относительно оси и ступицы.
• Крепёжные отверстия. Проверьте их количество, диаметр, межцентровые расстояния и взаимное расположение. Все четыре отверстия должны свободно совмещаться с ответными точками.
• Контур площадок. Длина, ширина и ориентация плоских частей должны позволять установить деталь без контакта с соседними компонентами.
• Толщина пластины. Её необходимо сопоставить со снятой деталью или монтажным местом, поскольку от толщины зависят положение сопрягаемых частей и необходимая длина крепежа.

Пластины для оси 50 мм могут отличаться изгибом, толщиной и схемой отверстий даже при одинаковом упоминании 180N или 195N. Поэтому совпадение серии рассматривают как первый фильтр, а решение принимают после проверки посадочного профиля и крепёжной геометрии. Подгонка сверлением, расточкой отверстий или выправлением изгиба меняет исходную форму детали и не должна заменять правильный подбор.

Установка и контроль соединения

Перед монтажом очистите места прилегания на ступице и оси, удалите грязь и остатки старого покрытия, которые могут помешать ровной посадке. Осмотрите соседние детали и крепёж: новая пластина не устранит люфт, возникший из-за изношенных отверстий, повреждённой резьбы или деформации сопрягаемой поверхности. Сначала приложите пластину без окончательной затяжки. Центральный изгиб должен занимать предусмотренное положение, плоские площадки — прилегать без раскачивания, а отверстия — совпадать без бокового усилия.

Крепёж сначала наживляют во всех четырёх точках, после чего положение детали проверяют ещё раз. Затяжку выполняют постепенно и равномерно, переходя между противоположными точками. Тип крепежа и момент затяжки выбирают по документации конкретного мотоблока: эти параметры зависят от исполнения всей сборки, а не только от пластины. После монтажа проверяют положение ступицы и колеса, отсутствие заедания, смещения и контакта с соседними деталями. При первых признаках ослабления соединения технику останавливают и выясняют причину, а не компенсируют проблему чрезмерной затяжкой.

Когда пластину следует заменить

Поводом для замены служат заметный изгиб вне штатного профиля, трещины, вытянутые или разбитые отверстия, следы смещения вокруг крепежа и неплотное прилегание площадок. Также пластину меняют после повреждения ступичного крепления, если нарушена её геометрия. Установка деформированной детали может привести к неравномерному прижиму и повторному ослаблению крепежа.

Пластина AMG подходит для ремонта мотоблока 180/195N только при совпадении оси Ø50 мм и всех присоединительных размеров. Тщательная сверка перед монтажом помогает восстановить штатное положение деталей ступицы без переделки крепёжных точек.
