Топливный бак SUNY для Zongshen STHORM

Топливный бак SUNY для скутера Zongshen STHORM

Бак предназначен для размещения запаса бензина и установки в топливную систему скутера. Деталь подходит для ремонта Zongshen STHORM, а также заявлена для Viper Storm с объемом двигателя 50 и 150 см³. Она потребуется при повреждении штатной емкости, появлении трещин, очагов коррозии, деформации креплений либо нарушении состояния горловины.

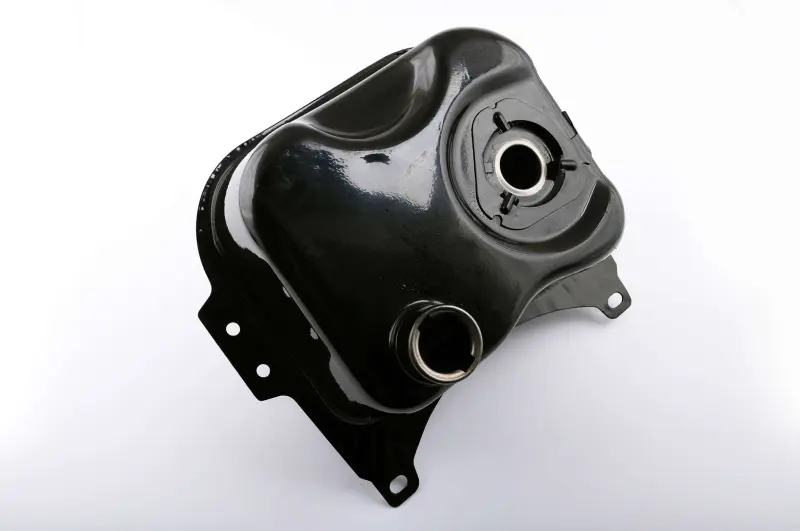

Корпус имеет формованную конфигурацию, рассчитанную на размещение внутри кузова скутера. Конструкция включает крупное отверстие горловины, отдельное круглое отверстие для сопрягаемого компонента топливной системы и несколько крепежных проушин с отверстиями. Такое исполнение определяет положение бака относительно рамы, кузовных панелей, шлангов и соседних деталей. Черное покрытие корпуса соответствует внешнему исполнению этой модели бака.

Что проверить при подборе

Название модели скутера остается основным ориентиром, однако перед заказом следует сопоставить новую деталь со снятым баком. У скутеров близких серий могут отличаться контуры корпуса, расположение горловины, направление выходов и схема фиксации. Совпадение названия двигателя само по себе недостаточно: бак подбирают по кузову и компоновке конкретной модели.

• сравните общую форму и ориентацию корпуса;
• проверьте количество, положение и направление крепежных проушин;
• сопоставьте место горловины с отверстием в кузовной облицовке;
• проверьте расположение второго круглого отверстия и сопрягаемой с ним детали;
• убедитесь, что штуцеры и шланги можно подключить без перегибов и натяжения;
• учтите свободное пространство возле рамы, сиденья и пластиковых панелей.

Когда бак стоит заменить

Основанием для замены служат следы бензина на корпусе или возле соединений, устойчивый запах топлива, трещины, глубокая коррозия, поврежденная горловина и деформированные точки крепления. Продолжительная эксплуатация поврежденной емкости может сопровождаться попаданием загрязнений в бензин и нестабильным его поступлением к карбюратору. Если загрязнение обнаружено внутри старого бака, одновременно проверяют состояние топливного шланга, фильтра, крана и карбюратора.

Рекомендации по установке

Монтаж начинают после снятия облицовки и освобождения доступа к штатным креплениям. Перед окончательной фиксацией бак устанавливают на место без усилия, проверяют совмещение всех отверстий и отсутствие контакта с острыми кромками. Шланги прокладывают по штатной траектории, не допуская заломов, трения и натяжения. Сопрягаемые уплотнения и крепеж осматривают отдельно: изношенные детали не следует переносить без проверки.

После сборки соединения контролируют на отсутствие просачивания сначала при небольшом количестве бензина. Кузовные панели устанавливают окончательно только после проверки горловины, подключений и крепежных точек. Если конфигурация снятого бака отличается хотя бы по одному посадочному месту или отверстию, совместимость необходимо уточнить до монтажа.
