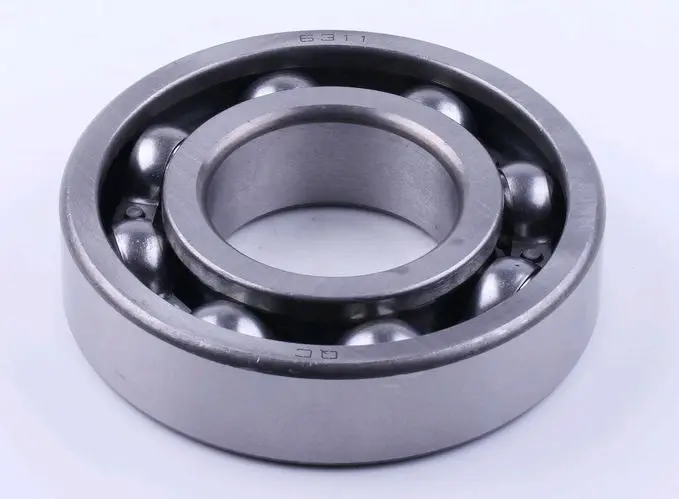

Подшипник коленвала 6311 55×120×29 для мотоблока 190N/195N (mod.A)

Подшипник коленвала 6311 для двигателей 190N/195N

Шариковый подшипник 6311 предназначен для опоры коленчатого вала в двигателях мотоблоков семейства 190N и 195N. Он устанавливается в картере, поддерживает вал при вращении и воспринимает возникающую в опоре нагрузку. Размеры детали — 55×120×29 мм: внутренний диаметр составляет 55 мм, наружный — 120 мм, ширина — 29 мм. Эти параметры необходимо проверять вместе с обозначением 6311 и исполнением mod.A.

6311 относится к однорядным радиальным шариковым подшипникам с глубокими дорожками качения. Такая конструкция рассчитана прежде всего на радиальную нагрузку и способна воспринимать осевую составляющую в обоих направлениях в пределах, предусмотренных устройством двигателя. Наружное кольцо размещается в посадочном месте картера, внутреннее соединяется с шейкой коленвала, а шарики обеспечивают качение между кольцами. Представленное исполнение имеет открытую конструкцию без боковых уплотнений и защитных шайб.

Что проверить при подборе

• Обозначение: требуется типоразмер 6311, а не близкий по названию подшипник другой серии.
• Размеры: диаметр вала должен соответствовать отверстию 55 мм, посадочное место в картере — наружному диаметру 120 мм, а предусмотренное пространство — ширине 29 мм.
• Модель двигателя: деталь заявлена для мотоблочных двигателей 190N и 195N; обозначение мотора следует сверить до разборки.
• Исполнение: при замене учитывают пометку mod.A, поскольку одинаковая модель двигателя может встречаться в разных модификациях.
• Конструкция: новый подшипник должен соответствовать снятой детали по типу, расположению в картере и способу фиксации.

Подбор только по внешнему сходству недостаточен. В двигателях 190N/195N применяются разные подшипники, включая детали иных типоразмеров и роликовые исполнения. Поэтому перед установкой сравнивают номер подшипника, все три размера, форму посадочных мест и схему опоры коленвала. Если двигатель ранее ремонтировался, отдельно проверяют фактические размеры шейки вала и гнезда картера.

Когда требуется замена

Основанием для диагностики подшипника служат заметный люфт коленвала, посторонний гул или шум со стороны картера, затрудненное вращение, следы перегрева и повреждения дорожек качения. Продолжительная работа с изношенной опорой может усиливать вибрацию и отрицательно влиять на состояние посадочных поверхностей и расположенных рядом уплотнений. Окончательное решение о замене принимают после разборки и проверки самой детали, коленвала и картера.

Рекомендации по установке

Монтаж выполняют на чистые и осмотренные посадочные поверхности. До сборки удаляют загрязнения, проверяют отсутствие задиров, выработки и деформации, а также убеждаются, что кольца садятся без перекоса. Монтажное усилие прикладывают к тому кольцу, которое устанавливается с натягом: передавать удар или давление через шарики и дорожки качения нельзя. Для запрессовки используют подходящую оправку или прессовый инструмент, соответствующий диаметру кольца.

После установки контролируют свободное и равномерное вращение коленвала, правильную осевую фиксацию и сборку сопряженных деталей. Смазку, зазоры и порядок затяжки выбирают по ремонтной документации конкретного двигателя. Подшипник 6311 55×120×29 подходит для планового восстановления опоры коленвала 190N/195N, когда подтверждены типоразмер, исполнение mod.A и соответствие фактическим посадочным местам.
