Коленвал AMG для двигателя 194F с шестернями и подшипником, под понижающий редуктор

Коленвал AMG для двигателя 194F с шестернями и подшипником

Эта деталь предназначена для двигателя 194F в исполнении с понижающим редуктором. Коленвал принимает усилие от поршня через шатун, преобразует возвратно-поступательное движение в вращение и передает крутящий момент сопряженным механизмам двигателя. Модификация комплектуется установленными шестернями и подшипником, поэтому рассчитана именно на редукторную конфигурацию, указанную в названии, а не на любое исполнение двигателя семейства 194F.

Конструкция и назначение

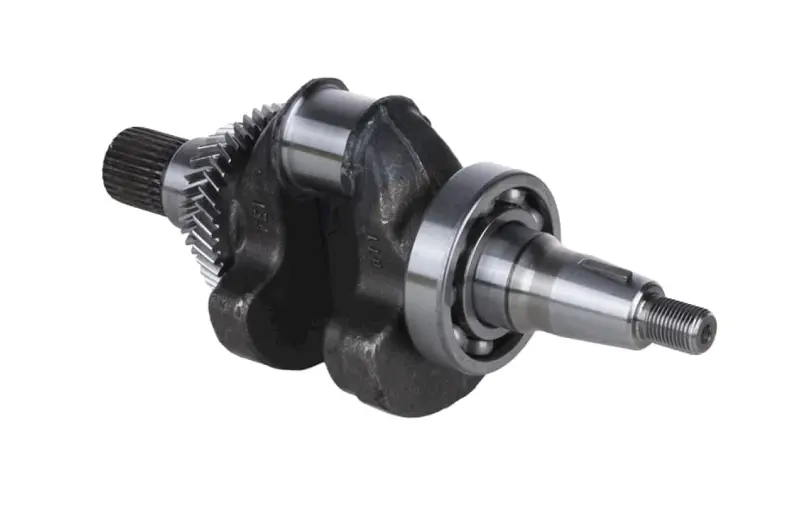

Коленвал выполнен как собранная кривошипная деталь с противовесами, опорными участками и шатунной шейкой. На одном конце расположен шлицевой участок, на другом — посадочная часть с продольным пазом и резьбовым концом. На валу установлены шестерни, а одна из опор уже оснащена шариковым подшипником. Такая конфигурация должна совпадать с ответными деталями картера, редуктора и привода: положение шестерен, профиль концов и посадки определяют возможность правильной сборки.

Шестерни работают совместно с ответными колесами механизма, а подшипник поддерживает вал в опоре при вращении. Наличие этих деталей в сборе не делает коленвал универсальным. У двигателей с одинаковым обозначением могут отличаться редукторное исполнение, выходные участки вала и расположение сопрягаемых деталей, поэтому подбор выполняют по всей конструкции снятого коленвала.

Что проверить перед заказом

• Модель двигателя: в документации на технику должна быть указана модификация 194F.
• Тип редуктора: нужен вариант двигателя с понижающим редуктором; коленвал для прямого выхода или другого редукторного исполнения не является взаимозаменяемым автоматически.
• Концы вала: сравните шлицевой участок, резьбовой конец, продольный паз, диаметры посадок и расстояния между уступами со снятой деталью.
• Шестерни: сопоставьте их количество, наружный диаметр, число и профиль зубьев, ширину венцов и положение на валу.
• Подшипник и опоры: проверьте типоразмер подшипника, его расположение, посадочные места в картере и соответствие второй опоры.
• Общая геометрия: важны длина вала, положение шатунной шейки и противовесов, а также расстояния между рабочими поверхностями.

Когда коленвал меняют

Замена требуется при критическом износе шеек, повреждении посадок, резьбы, шлицев или паза, а также при дефектах шестерен и редукторной части. Поводом для разборки двигателя могут стать увеличенный люфт, металлический шум, следы задиров, неравномерное вращение или последствия заклинивания. Окончательное решение принимают после дефектовки: вместе с валом проверяют шатун, ответные шестерни, опоры картера и детали, которые могли получить повреждения от стружки или перекоса.

Рекомендации по установке

Монтаж выполняют при разобранном двигателе на чистых посадочных поверхностях. До сборки удаляют загрязнения из картера и масляных каналов, оценивают состояние шатуна, уплотнений, ответных шестерен и второй опоры. Подшипник и шестерни нельзя осаживать ударами через тела качения или зубья; для запрессовки применяют подходящую оправку и опираются на нужное кольцо подшипника. Крепеж затягивают с моментом, предусмотренным руководством именно для двигателя 194F соответствующего исполнения.

После установки проверяют свободное вращение без заеданий, осевой и радиальный люфт, зацепление шестерен и положение всех стопорящих деталей. Перед первым запуском система смазки должна быть подготовлена согласно инструкции двигателя. Точное сравнение со снятым коленвалом до начала ремонта помогает исключить несовпадение редукторной версии и избежать повторной разборки.
