Концевой выключатель переднего тормоза Delta, Alpha

Концевой выключатель переднего тормоза Delta, Alpha

Компактный выключатель устанавливается возле рычага переднего тормоза мопеда и управляет включением заднего стоп-сигнала. При нажатии на рычаг подвижная часть выключателя меняет положение контакта, после чего лампа сообщает другим участникам движения о торможении. Деталь предназначена для мопедов семейств Delta и Alpha со штатным посадочным местом соответствующего типа.

Назначение и принцип работы

Выключатель не создает тормозное усилие и не изменяет работу механического привода: его задача связана именно со световой сигнализацией. Рычаг переднего тормоза воздействует на подпружиненный толкатель, а контактная часть замыкает контур стоп-сигнала. После отпускания рычага толкатель возвращается в исходное положение, и лампа должна погаснуть. Благодаря такой схеме стоп-сигнал реагирует непосредственно на использование переднего тормоза, без отдельного действия со стороны водителя.

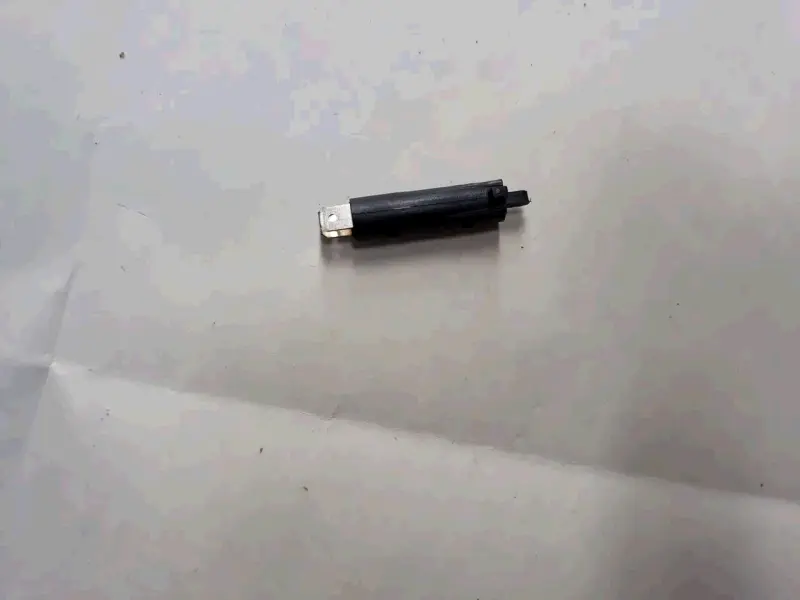

Деталь имеет продолговатый черный корпус, подвижный шток с одной стороны и металлическую контактно-посадочную часть с другой. Такая форма рассчитана на установку в ограниченном пространстве возле тормозного рычага. Выключатель работает совместно со штатной проводкой мопеда, поэтому при подборе нужно учитывать не только название модели, но и исполнение конкретного кронштейна.

Когда требуется замена

Проверить концевик стоит, если стоп-сигнал не загорается при нажатии на передний тормоз, включается через раз, продолжает гореть после отпускания рычага либо реагирует только при изменении положения детали. Причиной неисправности могут стать окисление контактной зоны, заедание штока, трещина корпуса или нарушение посадки. Перед заменой полезно также проверить лампу, разъемы и проводку: это помогает отделить неисправность выключателя от других неполадок системы освещения.

Как правильно подобрать деталь

• Место установки: требуется концевик именно рычага переднего тормоза, а не выключатель, который соединяется с педалью заднего тормоза через пружину.
• Посадочная форма: сравните длину и профиль корпуса, расположение фиксирующей части и направление выхода контакта со снятой деталью.
• Работа толкателя: шток должен располагаться напротив рычага и свободно перемещаться при его нажатии и отпускании.
• Подключение: конфигурация контактной части и штатного разъема должна соответствовать проводке конкретного мопеда.
• Совместимость: обозначения Delta и Alpha охватывают разные модификации, поэтому окончательный выбор выполняют по конструкции установленного выключателя и его посадочного места.

Установка и проверка

Перед монтажом отключают питание бортовой сети, освобождают доступ к кронштейну рычага и аккуратно отсоединяют штатный контакт. Посадочное место очищают от загрязнений и следов окисления, не изменяя форму крепления. Новый выключатель устанавливают без перекоса: толкатель должен взаимодействовать с рычагом по своей оси, а корпус — оставаться неподвижным во всем диапазоне хода ручки. Проводку укладывают так, чтобы она не натягивалась при повороте руля и не мешала свободному движению органов управления.

После подключения проверяют два состояния. При отпущенном рычаге стоп-сигнал не должен гореть постоянно, а при нажатии — должен включаться уверенно и без мерцания. Затем несколько раз плавно нажимают и отпускают ручку, контролируя возврат штока и погасание лампы. Отдельно проверяют работу при повороте руля в обе стороны: изменение положения проводки не должно вызывать самопроизвольного включения или пропадания сигнала.

Этот концевой выключатель подходит для восстановления штатного срабатывания стоп-сигнала от переднего тормоза на совместимых мопедах Delta и Alpha. Точное сопоставление корпуса, посадки, толкателя и контактной части со старой деталью помогает установить концевик без переделки кронштейна и сохранить корректную реакцию лампы на движение рычага.
