Передняя крышка тормозного барабана QT-16 с колодками ST

Передняя крышка тормозного барабана QT-16 с колодками

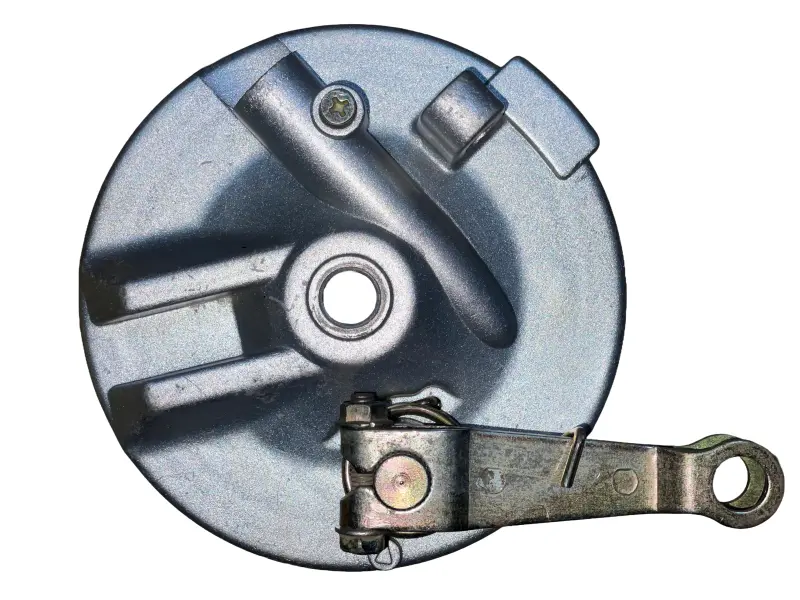

Деталь предназначена для ремонта переднего барабанного тормоза скутера QT-16. Крышка служит основанием тормозного механизма: устанавливается со стороны ступицы, закрывает полость барабана и удерживает компоненты, которые обеспечивают прижатие колодок к его внутренней рабочей поверхности. В состав изделия входят тормозные колодки, поэтому при подборе рассматривается не отдельная накладка, а собранная часть переднего колесного тормоза.

Назначение и устройство

Круглая опорная крышка имеет центральное отверстие под ось колеса, элементы фиксации механизма и наружный рычаг привода. При нажатии на тормозную рукоятку усилие передается на этот рычаг, привод поворачивает разжимной механизм, а колодки расходятся и соприкасаются с внутренней поверхностью барабана. После отпускания рукоятки колодки должны вернуться в исходное положение, чтобы переднее колесо вращалось свободно. Такая схема требует правильного положения крышки, исправного привода и чистых поверхностей трения.

Замена крышки в сборе актуальна при повреждении основания, износе посадочных участков, неисправности рычага или разжимного механизма, а также когда требуется одновременно обновить колодки. Комплектная конструкция помогает заменить взаимосвязанные детали без переноса старых колодок на другую основу. При этом состояние самого тормозного барабана, оси, привода и креплений необходимо оценивать отдельно: эти части не заявлены как составляющие изделия.

Как проверить совместимость

Обозначение QT-16 является основным ориентиром, но перед заказом необходимо сопоставить изделие со снятой передней крышкой. У скутеров со сходным названием могут различаться колесные тормоза и геометрия соединений. Для точного выбора сравнивают наружный диаметр опорной части, диаметр и форму центрального отверстия, расположение упора, ориентацию рычага, точки фиксации, посадку тормозного троса и размеры колодок. Также проверяют сторону установки: эта версия предназначена именно для переднего колеса.

• Положение привода: рычаг должен находиться с той же стороны и работать в том же направлении, что и на штатной детали.
• Посадка в колесо: крышка должна соответствовать ступице, оси и внутреннему пространству тормозного барабана без перекоса.
• Колодки: их рабочий радиус и ширина должны подходить к барабану конкретного колеса.
• Фиксация: упор крышки и соединение с приводом сопоставляют до начала монтажа.

Установка и проверка после ремонта

Перед монтажом очищают внутреннюю поверхность барабана от пыли и загрязнений, проверяют ее на глубокие борозды, заметную выработку и деформацию. Масло и пластичная смазка не должны попадать на фрикционные поверхности колодок или барабана. Подвижные соединения обслуживают аккуратно, не загрязняя зоны трения. Крышку устанавливают без принудительного подгибания рычага и без доработки посадочных мест.

После сборки регулируют свободный ход тормозного привода и несколько раз приводят механизм в действие. Вывешенное переднее колесо должно свободно вращаться при отпущенной рукоятке, а при торможении — останавливаться без заедания механизма. Затем проверяют надежность креплений и повторно контролируют регулировку после короткой пробной поездки на безопасной площадке. Если размеры снятой крышки или конфигурация привода отличаются, устанавливать деталь только по общему обозначению модели не следует.
