Впускной патрубок карбюратора 4T GY6 50 ST, тюнинговый, без лепесткового клапана

Впускной патрубок карбюратора 4T GY6 50 ST

Патрубок, также называемый впускным коллектором, предназначен для четырехтактных скутерных двигателей GY6 50. Он располагается между карбюратором и впускным каналом двигателя, образуя путь для подготовленной топливовоздушной смеси. Эта версия относится к тюнинговому исполнению без лепесткового клапана: поток проходит непосредственно через коллектор, поэтому деталь следует подбирать с учетом конфигурации конкретной впускной системы.

Коллектор нужен не для приготовления смеси — эту функцию выполняет карбюратор. Его задача заключается в соединении карбюратора с двигателем и сохранении плотности впускного тракта. Нарушение прилегания, трещины соединительной части или неплотность в местах установки могут вызвать поступление лишнего воздуха. На практике это способно проявляться затрудненным запуском, нестабильными оборотами холостого хода, провалами при открытии газа и необходимостью повторной настройки карбюратора.

Конструкция и назначение

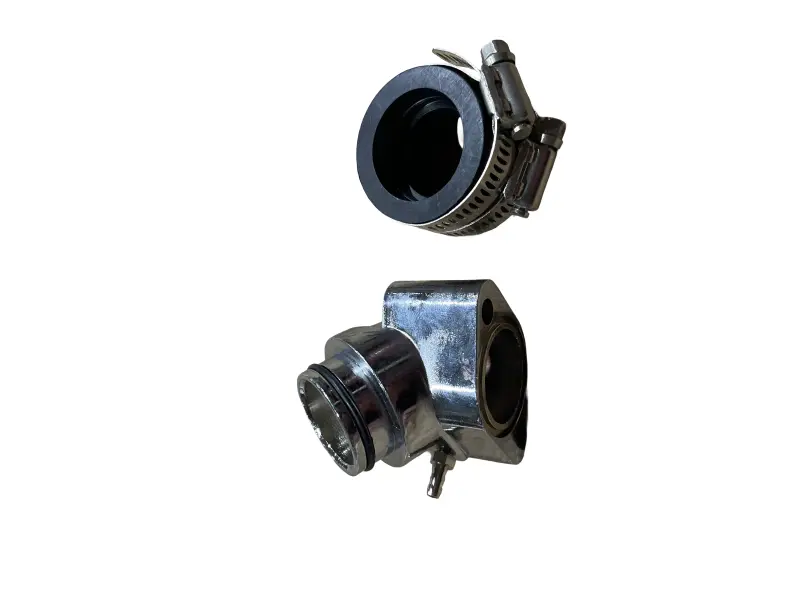

Деталь имеет угловой корпус с крепежным фланцем со стороны двигателя. Карбюратор присоединяется через отдельную эластичную муфту, которая затягивается червячным хомутом. Такое соединение позволяет зафиксировать карбюратор на цилиндрической посадочной части и обеспечить плотное сопряжение компонентов впуска. На корпусе предусмотрен боковой штуцер для подключения линии, если он используется в штатной схеме скутера.

Исполнение без лепесткового клапана отличается от вариантов, где между коллектором и двигателем устанавливается дополнительный клапанный блок. Отсутствие этого компонента делает канал прямым, но само по себе не является обещанием увеличения мощности. Результат работы двигателя зависит от согласования коллектора с карбюратором, состоянием головки цилиндра, настройкой подачи топлива и общей конфигурацией мотора.

Что проверить при подборе

• Тип двигателя: патрубок рассчитан на четырехтактную платформу GY6 50; одного совпадения рабочего объема скутера недостаточно.
• Крепежный фланец: сравните форму основания, расположение отверстий и направление канала со снятым коллектором.
• Посадку карбюратора: должны совпадать наружный диаметр его входной части, внутренний проход муфты и доступное место для хомута.
• Ориентацию детали: угол корпуса должен обеспечивать правильное положение карбюратора без контакта с рамой, облицовкой и другими компонентами.
• Схему впуска: убедитесь, что на двигателе действительно применяется вариант без лепесткового клапана.
• Подключение штуцера: его назначение и соединение необходимо сверить со схемой шлангов конкретного скутера; неиспользуемое отверстие нельзя оставлять открытым.

Установка и проверка

Перед монтажом очищают сопрягаемые поверхности и проверяют состояние уплотнения между фланцем и двигателем. Крепеж затягивают равномерно, не допуская перекоса корпуса. Муфта должна полностью охватывать посадочную часть карбюратора, а хомут — удерживать соединение без смещения. Шланг на боковом штуцере устанавливают без перегибов и трещин согласно устройству конкретной модели.

После сборки проверяют плотность всех соединений, устойчивость холостого хода и реакцию двигателя на открытие газа. Если патрубок устанавливается вместе с другим карбюратором или в составе тюнинговой конфигурации, может потребоваться настройка смесеобразования. Этот коллектор подходит для ремонта либо изменения впуска GY6 50 при точном совпадении фланца, посадочных размеров, направления корпуса и схемы подключения.
