Барабанные тормозные колодки 4T GY6 50–150 для колеса 13″

Барабанные тормозные колодки 4T GY6 50–150 для колеса 13″

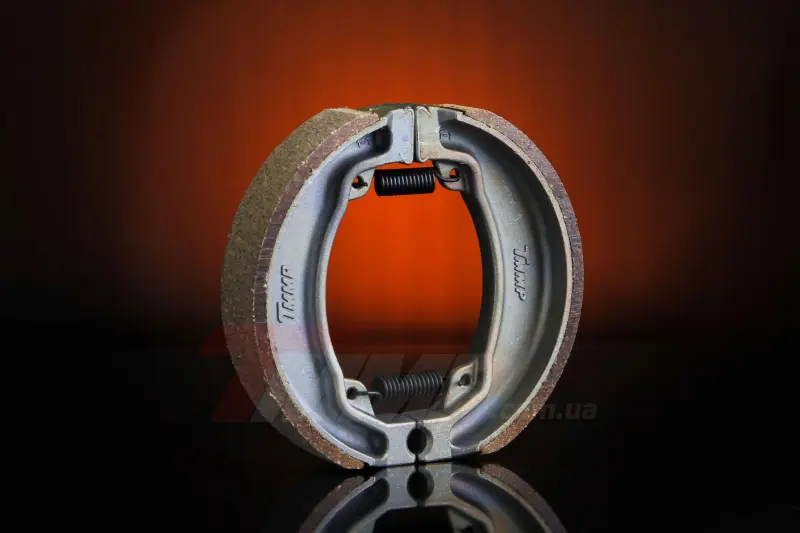

Колодки предназначены для барабанного тормозного механизма скутеров семейства 4T GY6 с обозначением 50–150 и 13-дюймовым колесом. Это парные дугообразные детали с фрикционными накладками по внешней окружности и возвратными пружинами между колодками. При нажатии на рычаг тормоза привод разводит колодки, их накладки прижимаются к внутренней поверхности барабана и создают необходимое для замедления трение. После отпускания рычага пружины помогают вернуть колодки в исходное положение.

Назначение и конструкция

Эта модель применяется именно в барабанном механизме: она работает внутри колесного барабана и не взаимодействует с тормозным диском или суппортом. Полукруглая форма позволяет накладкам контактировать с цилиндрической внутренней поверхностью барабана. Колодки устанавливаются парой, поэтому при обслуживании оценивают состояние обеих накладок, пружин, опорных участков и разжимного привода.

Замена требуется, когда фрикционные накладки заметно изношены, повреждены, загрязнены техническими жидкостями либо тормоз начал работать нестабильно. Поводом для разборки также могут быть увеличенный ход привода, посторонний шум, неравномерное замедление или необходимость часто подтягивать регулировку. Эти признаки не всегда связаны только с колодками: одновременно проверяют внутреннюю поверхность барабана, трос или другой привод, рычаг разжимного кулачка и возврат механизма.

Как правильно подобрать колодки

Обозначения GY6 50–150 и колесо 13″ задают основное направление применяемости, но для точного выбора их недостаточно. На скутерах с близкими названиями двигателей и одинаковым диаметром колеса могут использоваться разные ступицы и тормозные механизмы. Перед покупкой необходимо сопоставить новую пару со снятыми колодками и посадочными местами конкретного скутера.

• Тип тормоза: требуется барабанный механизм, а не дисковая система.
• Размер колеса: исполнение рассчитано на вариант с 13-дюймовым колесом; версии для колес 10 или 12 дюймов следует рассматривать как отдельные позиции.
• Форма колодок: сравнивают наружный контур, расположение торцов, опорных выемок и мест крепления пружин.
• Габариты: проверяют наружный диаметр сложенной пары, ширину накладок и общую ширину деталей по старым колодкам или по фактическому механизму.
• Посадка: торцы должны соответствовать опоре и разжимному кулачку без доработки деталей.

Не стоит выбирать колодки только по объему двигателя. Маркировка семейства GY6 охватывает разные исполнения скутеров, а указание 13″ относится к колесу, но не заменяет проверку геометрии тормоза. Если старые детали уже сняты, наиболее надежный способ подбора — сравнить их форму и основные размеры.

Установка и проверка после замены

Для установки снимают колесо или открывают доступ к барабану в соответствии с конструкцией скутера. Тормозную полость очищают от продуктов износа, затем осматривают барабан: глубокие борозды, выраженная ступенька, следы перегрева или повреждение поверхности требуют отдельной оценки. Также проверяют состояние опор, разжимного кулачка и пружин. Фрикционные поверхности должны оставаться чистыми, без смазки и других технических жидкостей.

Колодки устанавливают в штатные опоры и соединяют пружинами по схеме конкретного механизма. После сборки регулируют свободный ход привода, убеждаются, что колесо свободно вращается при отпущенном тормозе, а механизм полностью возвращается после нажатия. Первую проверку выполняют на небольшой скорости в контролируемых условиях. Корректный подбор по типу тормоза, размеру колеса и геометрии посадки помогает восстановить нормальную работу барабанного механизма без переделки сопрягаемых деталей.
