Поршень AMG для двигателя 192N STD Ø92,00 мм

Поршень AMG для двигателя 192N STD Ø92,00 мм

Поршень предназначен для одноцилиндрового дизельного двигателя 192N с водяным охлаждением, применяемого на мотоблоках. Номинальный диаметр 92,00 мм и обозначение STD указывают на стандартный размер. Деталь используют при ремонте цилиндро-поршневой группы, когда прежний поршень получил задиры, повреждение днища, износ юбки или канавок под кольца. Правильно подобранный поршень восстанавливает подвижную часть цилиндра, которая воспринимает давление газов и через поршневой палец передает усилие шатуну.

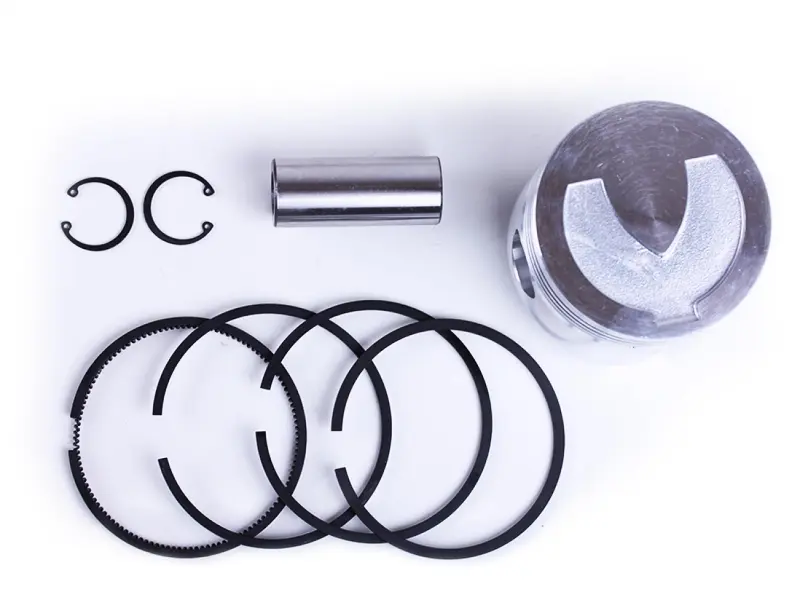

Конструкция имеет фигурную выемку в днище, несколько канавок под компрессионные и маслосъемные кольца, отверстие под палец и канавки для его стопорных колец. Поршневые кольца уплотняют зазор между поршнем и цилиндром, ограничивают прорыв газов и участвуют в регулировании количества масла на стенке цилиндра. Состояние канавок и правильная посадка колец поэтому непосредственно связаны с компрессией, расходом масла и стабильностью работы двигателя после ремонта.

Что проверить при подборе

• Модель двигателя: обозначение должно соответствовать 192N. Похожее название техники не заменяет проверку модели установленного мотора.
• Диаметр: номинальный размер поршня составляет 92,00 мм. Его необходимо сопоставить с фактическим состоянием и размером цилиндра.
• Размерная группа: STD предназначен для цилиндра стандартного размера. После расточки может потребоваться ремонтный поршень другого диаметра.
• Геометрия: перед покупкой сравнивают форму днища, расположение и количество кольцевых канавок, диаметр отверстия под палец, общую высоту и расстояние от оси пальца до днища со снятой деталью.
• Сопряженные детали: цилиндр, кольца, палец, шатун и стопорные кольца должны соответствовать выбранному поршню и быть пригодными для дальнейшей работы.

Один лишь номинал 92 мм недостаточен для решения о монтаже. Цилиндр необходимо измерить в нескольких поясах и направлениях, оценить его конусность, овальность, наличие задиров и ступеньки в верхней зоне. Если поверхность сильно изношена, установка поршня STD без восстановления цилиндра не устранит повышенный зазор. Способ ремонта выбирают после дефектовки: использование стандартного размера, обработка цилиндра под ремонтный размер либо замена изношенных компонентов группы.

Подготовка и установка

Перед сборкой очищают цилиндр и посадочные поверхности, проверяют свободное движение пальца, состояние шатуна и соответствие колец их канавкам. Кольца устанавливают в предусмотренные позиции с учетом их назначения и ориентации, а замки разводят согласно руководству по ремонту конкретного двигателя. Поршень монтируют в правильном направлении относительно камеры сгорания и шатунного механизма; произвольный разворот детали недопустим. Палец фиксируют стопорными кольцами, убеждаясь, что они полностью вошли в канавки.

При сборке рабочие поверхности смазывают моторным маслом, а поршень с установленными кольцами вводят в цилиндр подходящей оправкой без ударов и перекоса. После монтажа коленчатый вал проворачивают вручную, контролируя плавность хода и отсутствие заеданий. Одновременно целесообразно проверить состояние цилиндра, комплекта колец и поршневого пальца: сочетание новых и критически изношенных деталей не позволяет получить правильные рабочие зазоры.

Эта модель подходит для планового восстановления двигателя 192N в стандартном размере 92,00 мм. Для уверенного выбора подготовьте точное обозначение двигателя и результаты измерения цилиндра, а также сопоставьте основные размеры со старым поршнем. Такой порядок помогает исключить ошибку между стандартной и ремонтной размерными группами и выполнить ремонт цилиндро-поршневой группы без повторной разборки двигателя.
