Шайба замковая тип 2 DL190-12

Шайба замковая тип 2 DL190-12

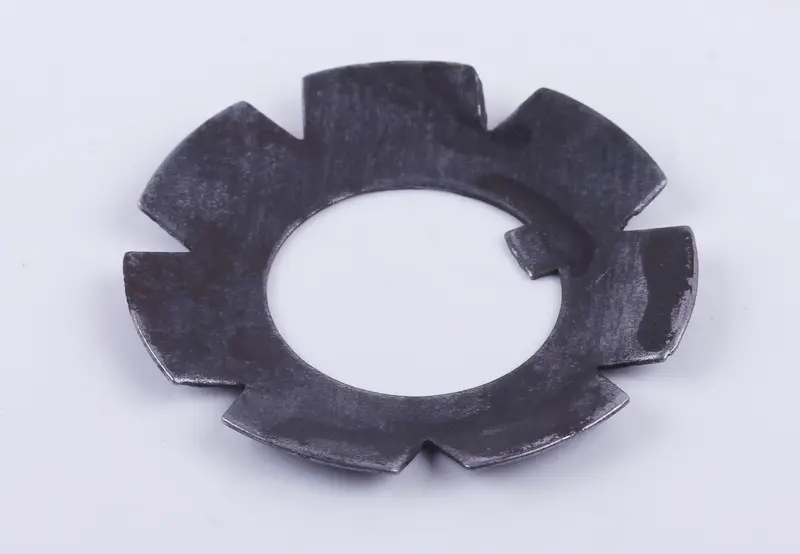

Замковая шайба типа 2 предназначена для крепежных узлов двигателя DL190-12. Центральное отверстие обеспечивает посадку детали, а рабочие лепестки фиксируют крепеж в предусмотренном конструкцией положении. Такая шайба нужна при ремонте и обслуживании техники, если штатная деталь деформирована, повреждена, утрачена или больше не сохраняет исходную форму.

Это исполнение имеет конкретную геометрию, поэтому его нельзя подбирать только по модели двигателя или диаметру центрального отверстия. Перед заказом сравните новую деталь со снятой шайбой: проверьте внешний контур, форму и количество лепестков, расположение отверстий, посадочное место и положение в соединении. Для двигателя DL190-12 встречаются похожие шайбы, которые отличаются конструкцией, наружным размером и местом установки. Совпадение модели двигателя еще не означает, что другой тип подойдет для нужного узла.

Основные данные

• исполнение — тип 2;
• применение — крепежные узлы двигателя DL190-12;
• размер — Ø34/65 мм;
• масса — 16 г;
• обозначение детали — XT12A.04.106;
• конструкция — центральное отверстие и фиксирующие лепестки.

Двигатель DL190-12 применяется, в частности, на минитракторе Xingtai 120. При этом подбирать шайбу только по модели минитрактора также не следует: окончательное решение принимают после сопоставления геометрии детали и посадочного места. Обозначение XT12A.04.106, размер Ø34/65 мм и масса 16 г служат ориентирами для выбора, но ключевое значение имеет соответствие снятой шайбе и конкретному крепежному соединению.

До разборки узла осмотрите положение старой шайбы и запомните ее ориентацию относительно крепежа и соседних деталей. Это упростит правильную установку при обратной сборке. Особое внимание уделите рабочим лепесткам. Если они имеют трещины, заметно замяты, срезаны, повреждены либо утратили форму, шайбу целесообразно заменить. Деформированная деталь не должна использоваться как образец только по одному размеру: необходимо учитывать весь контур и расположение конструктивных элементов.

Подбор и установка

Перед монтажом очистите посадочные поверхности от загрязнений. Установите шайбу без перекоса и убедитесь, что она полностью занимает предусмотренное место. Лепестки должны располагаться относительно крепежа и соседних деталей так же, как предусмотрено конструкцией узла. Если деталь не садится свободно, отличается внешним контуром или требует изменения формы для установки, повторно проверьте тип и соответствие посадочному месту.

Не используйте шайбу другого типа как универсальную замену. Даже при одинаковом центральном отверстии различия в наружной геометрии, числе и форме лепестков могут оказаться существенными для сборки. Для точного выбора сопоставляйте полное обозначение «Шайба замковая тип 2 DL190-12», код XT12A.04.106 и размер Ø34/65 мм со старой деталью и технической документацией конкретной техники.

Эта шайба подходит для плановой замены при разборке соответствующего крепежного соединения и для восстановления узла, в котором требуется именно исполнение типа 2. Тщательная сверка перед заказом позволяет сразу выбрать деталь нужной формы, а правильная ориентация и установка без перекоса помогают аккуратно собрать обслуживаемый узел двигателя DL190-12.
