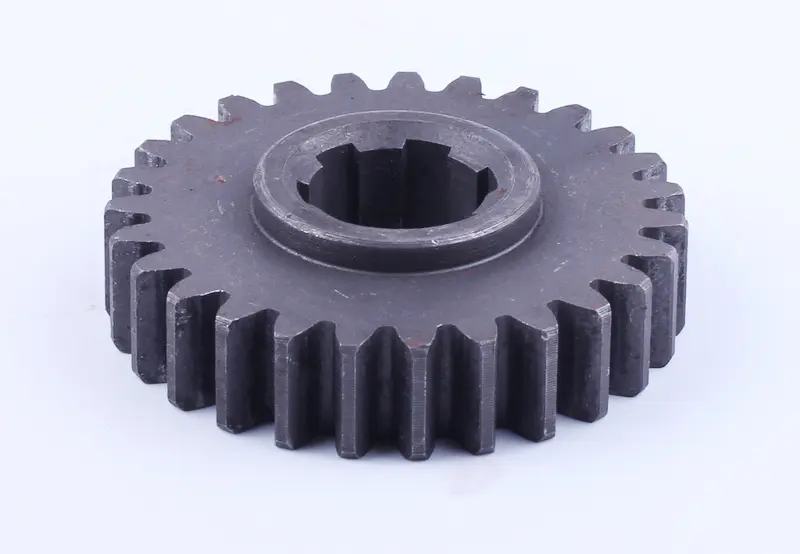

Шестерня трансмиссии №1 Z-27 Xingtai TD (16.37.305)

Шестерня трансмиссии №1 Z-27 Xingtai TD

Трансмиссионная шестерня 16.37.305 предназначена для установки в коробку передач тракторной техники Xingtai. Деталь участвует в передаче вращения между сопряженными компонентами трансмиссии: наружные прямые зубья входят в зацепление с соседней шестерней, а центральное шлицевое отверстие соединяет ее с валом. Такое исполнение одновременно обеспечивает передачу крутящего момента и правильное положение детали на посадочном месте.

Шестерня имеет 27 наружных зубьев и центральную посадку на 6 шлицев. Диаметр составляет 73 мм, диаметр посадочного отверстия по шлицам — 21 мм, масса — 410 г. Эти параметры необходимо рассматривать вместе: одинакового количества зубьев недостаточно для совместимости, если отличаются диаметр, шлицевая посадка, ширина венца или положение ступицы относительно зубчатой части.

Конструкция и назначение

Деталь выполнена в виде цилиндрической прямозубой шестерни с выступающей ступицей с одной стороны. Ступица формирует посадочную часть, а внутренние шлицы передают усилие между шестерней и валом без свободного проворачивания. Обозначение Z-27 указывает на 27 зубьев. Каталожное обозначение 16.37.305 относится к трансмиссионной шестерне №1 и служит основным ориентиром при подборе по документации техники.

Необходимость замены обычно возникает при сколах или выраженной выработке зубьев, повреждении шлицев, увеличенном люфте на валу либо неравномерном контакте с парной шестерней. Такие дефекты могут сопровождаться ударами, металлическим шумом и рывками при передаче нагрузки. Продолжительная эксплуатация поврежденной детали способна ускорить износ сопряженной шестерни и посадочной поверхности вала, поэтому при разборке трансмиссии следует оценивать состояние всей контактирующей пары.

Параметры для подбора

• Каталожное обозначение: 16.37.305.
• Тип: трансмиссионная шестерня №1 для техники Xingtai.
• Количество зубьев: 27.
• Количество шлицев: 6.
• Диаметр: 73 мм.
• Диаметр посадки по шлицам: 21 мм.
• Масса: 410 г.

Перед заказом сопоставьте с демонтированной деталью число зубьев и шлицев, диаметр посадки, общую ширину, ширину зубчатого венца, высоту и сторону расположения ступицы. Проверьте также обозначение детали по схеме коробки передач конкретной модификации Xingtai. Название марки техники само по себе не подтверждает взаимозаменяемость: коробки разных серий могут иметь внешне близкие, но отличающиеся по посадке шестерни.

Что учитывать при установке

До монтажа очистите посадочное место и осмотрите шлицы вала. На них не должно быть забоин, сильной выработки и деформаций, мешающих свободной посадке. Сопряженную шестерню следует проверить по всей окружности: поврежденные зубья или заметная ступенчатая выработка могут быстро ухудшить состояние новой детали. Также контролируют подшипники и осевой люфт вала, поскольку перекос изменяет контакт зубьев и создает неравномерную нагрузку.

Шестерню устанавливают без ударного перекоса, сохраняя предусмотренное схемой направление ступицы. После сборки проверяют свободное вращение механизма, равномерность зацепления и отсутствие заеданий. Смазку, регулировочные зазоры и порядок затяжки крепежа выбирают по руководству к конкретной коробке передач. Точная сверка геометрии старой и новой деталей помогает восстановить нормальную работу трансмиссии и избежать повторной разборки агрегата.
