Шестерня дифференциала переднего моста Z-15/14 Jinma 200/204/240/244

Шестерня дифференциала переднего моста Jinma Z-15/14

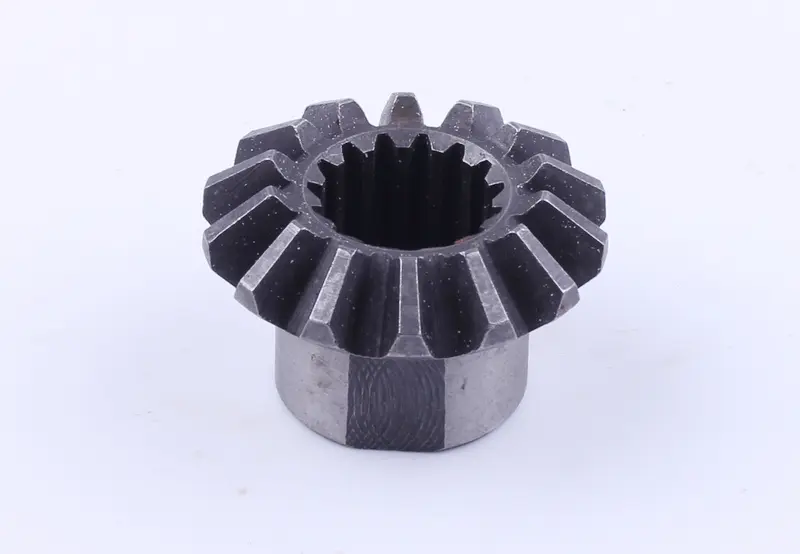

Деталь предназначена для ремонта дифференциала переднего ведущего моста тракторов семейства Jinma 200/204/240/244. Это полуосевая шестерня: конический зубчатый венец взаимодействует с планетарными шестернями дифференциала, а внутреннее шлицевое отверстие соединяет ее с соответствующей сопрягаемой деталью привода. Такая конструкция участвует в передаче крутящего момента к колесу и работе дифференциального механизма при движении и поворотах.

Обозначение Z-15/14 описывает две основные точки сопряжения: 15 внутренних шлицев и 14 зубьев конического венца. Эти параметры необходимо проверять одновременно. Совпадение только количества зубьев не подтверждает правильную посадку, а одинаковое число шлицев без проверки размеров и геометрии венца не обеспечивает совместимость с остальными деталями дифференциала.

Подтвержденные параметры

• Назначение: полуосевая шестерня дифференциала переднего моста.
• Количество зубьев: 14.
• Количество внутренних шлицев: 15.
• Диаметр цилиндрической части: 32 мм.
• Диаметр по шлицевому отверстию: 21 мм.
• Номинальная высота: 32 мм.
• Масса: 140 г.
• Обозначение в схемах: 184.31.187.

Как правильно подобрать деталь

Перед заказом следует определить исполнение установленного переднего моста и сопоставить новую шестерню со снятой. Для проверки важны назначение детали внутри дифференциала, 14 зубьев, 15 шлицев, диаметр шлицевой посадки, общая высота и наружный размер цилиндрической части. Дополнительно сравнивают профиль и направление конических зубьев, форму торцов, глубину шлицевого отверстия и расположение опорных поверхностей. Даже у тракторов одной серии могут встречаться разные мосты или детали предыдущих ремонтов, поэтому название модели не заменяет проверку геометрии.

Совместимость заявлена для Jinma 200, 204, 240 и 244, однако решающим остается фактическое исполнение переднего ведущего моста. Особенно внимательно нужно проверять тракторы, которые ремонтировались ранее или комплектовались агрегатами другой модификации. Обозначение 184.31.187 можно использовать при сверке со схемой моста, но окончательный подбор выполняют по совокупности конструктивных параметров.

Когда требуется замена

Основанием для разборки и дефектовки служат поврежденные или выкрашенные зубья, выраженная выработка их контактных поверхностей, деформация шлицев, чрезмерный люфт посадки, металлический шум и удары со стороны переднего моста. Причиной похожих проявлений могут быть также планетарные шестерни, ось, шайбы, подшипники или корпус дифференциала. Поэтому при ремонте проверяют не одну шестерню, а все сопрягаемые компоненты, состояние посадочных мест и наличие металлических частиц в смазочном материале.

Установка и контроль после ремонта

Монтаж выполняют в очищенный дифференциал после осмотра зубьев и шлицев сопрягаемых деталей. Шестерня должна садиться без перекоса и свободно взаимодействовать с планетарными шестернями в пределах предусмотренных зазоров. Нельзя компенсировать износ соседних компонентов установкой одной новой детали: поврежденный ответный профиль быстро нарушит равномерность контакта нового венца.

При сборке сохраняют предусмотренное расположение упорных шайб и других деталей механизма, контролируют свободное вращение, отсутствие заеданий и корректность зацепления. Смазочный материал и порядок регулировки выбирают по требованиям к конкретному мосту. После ремонта полезно проверить работу переднего привода сначала без высокой нагрузки, затем повторно оценить шум, нагрев и герметичность корпуса. Тщательная сверка размеров и состояния сопрягаемых деталей помогает восстановить нормальную работу дифференциала без повторной разборки.
