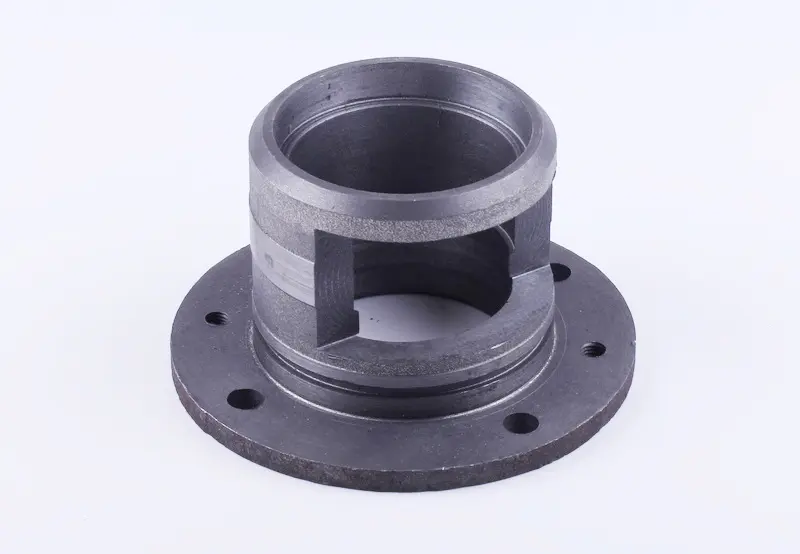

Корпус подшипника конечной передачи DongFeng 240/244/404

Корпус подшипника конечной передачи DongFeng 240/244/404

Корпус предназначен для установки подшипника в конечной передаче мини-тракторов DongFeng серий 240, 244 и 404. Он формирует посадочное место подшипника и фланцем соединяется с сопрягаемым узлом трансмиссии. Деталь используют при плановом ремонте или восстановлении конечной передачи, если прежнее посадочное место получило выработку, повреждены крепёжные отверстия либо нарушена геометрия корпуса.

Конструкция включает цилиндрическую посадочную часть, фланец с крепёжными отверстиями и технологический проём. Такое исполнение позволяет установить корпус в предусмотренное для него место и правильно собрать узел при совпадении посадочных и присоединительных параметров. Каталожное обозначение детали — 300.39.109. По назначению это корпус, или седло, подшипника конечной передачи.

Основные контрольные параметры корпуса: диаметры 170/82/90 мм, высота 100 мм, длина 165 мм. Межцентровые расстояния крепёжных отверстий составляют 100/140/100 мм. Эти размеры необходимо учитывать при подборе, поскольку внешне похожие опоры и крышки подшипников могут отличаться посадочными диаметрами, положением фланца или схемой крепления. Одного совпадения модели трактора недостаточно, особенно если трансмиссия ранее ремонтировалась или в комплектацию техники вносились изменения.

Когда требуется замена корпуса

Деталь заменяют при выработке посадочного места подшипника, повреждении крепёжных отверстий или деформации, которая не позволяет сохранить штатное положение деталей конечной передачи. Изношенный корпус нельзя рассматривать отдельно от остальных элементов узла: состояние подшипника, уплотнений, крепежа и расположенных рядом деталей напрямую влияет на качество ремонта. Если причиной повреждения стали износ или деформация других компонентов, их также следует привести в исправное состояние.

Подбор перед покупкой

Сопоставьте корпус со снятой деталью по обозначению 300.39.109, месту установки, форме цилиндрической части и расположению фланца. Затем проверьте диаметры 170/82/90 мм, общую высоту 100 мм, длину 165 мм и межцентровые расстояния 100/140/100 мм. Отдельно сравните количество и расположение крепёжных отверстий, технологический проём и общую схему присоединения к узлу. Такой порядок подбора помогает исключить установку похожей детали с другой посадкой.

Рекомендации по установке

Перед монтажом очистите сопрягаемые поверхности и осмотрите место установки. Проверьте подшипник, уплотнения, крепёж и детали, работающие рядом с корпусом. На посадочных поверхностях не должно оставаться загрязнений и следов, мешающих правильному положению корпуса. При сборке совместите фланец с ответной частью узла и контролируйте соответствие крепёжных отверстий без принудительного смещения детали.

После установки важно убедиться, что корпус занял штатное положение, а посадка подшипника и соединение фланца не нарушены. Если обнаружены следы деформации, выраженного износа или повреждения сопрягаемых элементов, сначала устраните причину неисправности. Это корпус для восстановления предусмотренного посадочного места подшипника в конечной передаче DongFeng 240/244/404 с понятным набором размеров для точного сопоставления.

Характеристики

• назначение: корпус (седло) подшипника конечной передачи;
• применяемость: DongFeng 240/244/404;
• обозначение детали: 300.39.109;
• конструкция: цилиндрическая посадочная часть, фланец с крепёжными отверстиями и технологический проём;
• диаметры: 170/82/90 мм;
• высота: 100 мм;
• длина: 165 мм;
• межцентровые расстояния крепления: 100/140/100 мм.
