Корпус термостата KM385BT (L375-06204) для тракторов DongFeng, Foton и Jinma 240/244

Корпус термостата KM385BT для тракторов DongFeng, Foton и Jinma

Корпус термостата L375-06204 относится к системе охлаждения дизельного двигателя KM385BT. Деталь служит основанием для размещения термостата и участвует в соединении сопряженных компонентов системы. Она применяется на тракторах DongFeng 240/244, Foton 240/244 и Jinma 240/244 с указанным двигателем. Такой корпус нужен при восстановлении штатной компоновки после повреждения старой детали, износа посадочных поверхностей, нарушения резьбы или появления следов охлаждающей жидкости возле соединений.

Назначение и конструкция

В узле охлаждения корпус работает совместно с термостатом, его крышкой, уплотнением, датчиком температуры и патрубками. Сам корпус не определяет температуру открытия: эту функцию выполняет установленный в него термостат. Задача детали — обеспечить предусмотренное конструкцией положение компонентов и герметичное сопряжение при исправных уплотнениях и правильном монтаже. Поэтому при ремонте оценивают не только состояние корпуса, но и плоскости прилегания, крышку, термостат, прокладки, резьбовые соединения и подведенные патрубки.

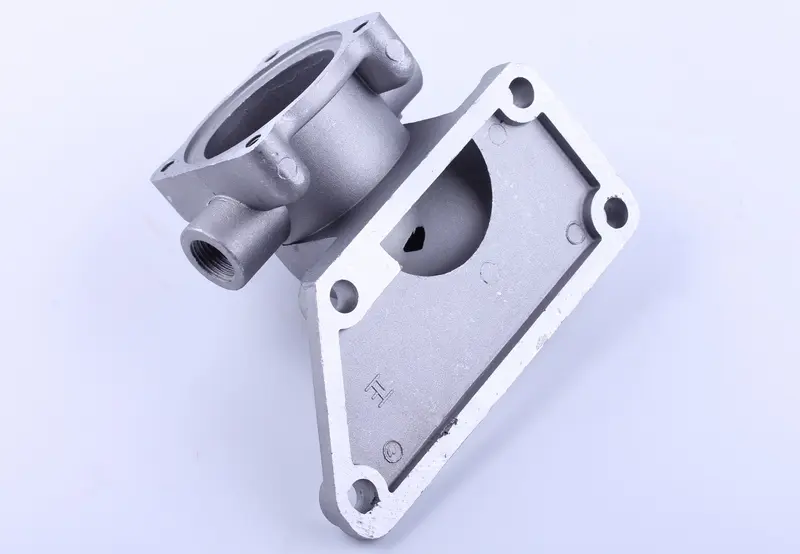

Корпус имеет плоский монтажный фланец с четырьмя крепежными отверстиями, круглую внутреннюю полость, верхнюю круглую посадочную часть с крепежными ушками и боковой резьбовой порт. Эта геометрия важна при подборе: даже для тракторов одной марки могут применяться разные двигатели и варианты системы охлаждения. Сопоставлять деталь следует по модели двигателя KM385BT, каталожному обозначению L375-06204, расположению отверстий, форме фланцев, направлению выходов и резьбе бокового порта.

Что проверить перед заказом

• Двигатель техники. Обозначение KM385BT должно соответствовать установленному мотору, поскольку номера 240 и 244 сами по себе не определяют все особенности модификации.
• Каталожный номер. Для этого корпуса подтверждено обозначение L375-06204. Его необходимо сопоставить с документацией на двигатель или номером ранее установленной детали, если он достоверно известен.
• Посадочную геометрию. Сравните контур основного фланца, четыре крепежных отверстия, круглую полость и положение верхней посадочной части. Корпус должен устанавливаться без смещения и доработки отверстий.
• Расположение подключений. Направление верхней части и бокового резьбового порта должно совпадать с конфигурацией снятого корпуса, чтобы сопряженные детали заняли штатное положение.
• Состояние соседних компонентов. Перед сборкой проверьте термостат, крышку, датчик, патрубки и уплотнения. Замена одного корпуса не устранит течь, если повреждена прокладка или деформирована сопрягаемая плоскость.

Рекомендации по установке

Работы выполняют на остывшем двигателе после снижения уровня охлаждающей жидкости ниже зоны разборки. Старый корпус снимают без ударной нагрузки на соседние детали, а контактные поверхности очищают от остатков уплотнения и загрязнений, не повреждая плоскости. Перед установкой проверяют отсутствие трещин, сколов, перекоса и поврежденной резьбы. Корпус совмещают с крепежными точками без принудительного натяжения, после чего крепеж затягивают равномерно в соответствии с документацией двигателя. Уплотнительные детали оценивают отдельно и при необходимости заменяют подходящими для этого соединения.

После сборки систему заполняют предусмотренной для техники охлаждающей жидкостью, удаляют воздух согласно регламенту конкретного трактора и проверяют соединения на отсутствие подтеканий. Во время первого прогрева контролируют работу системы и показания температуры. Корпус L375-06204 подходит для целевого ремонта именно тогда, когда одновременно совпадают двигатель KM385BT, конфигурация узла и монтажная геометрия; такой подход помогает установить деталь без переделок и восстановить штатное расположение компонентов охлаждения.
