Радиатор KM130/138 для Xingtai 24B, Shifeng 244, Taishan 24 (TD)

Радиатор KM130/138 для минитракторов Xingtai, Shifeng и Taishan

Радиатор исполнения TD предназначен для системы водяного охлаждения дизельных четырехтактных двигателей KM130 и KM138. Применяемость заявлена для минитракторов Xingtai 24B, Shifeng 244 и Taishan 24. Деталь отводит тепло от охлаждающей жидкости: нагретая жидкость проходит через сердцевину, а развитая наружная поверхность передает тепло воздушному потоку. Исправный радиатор помогает двигателю удерживать предусмотренный температурный режим при продолжительной работе и нагрузке.

Назначение и конструкция

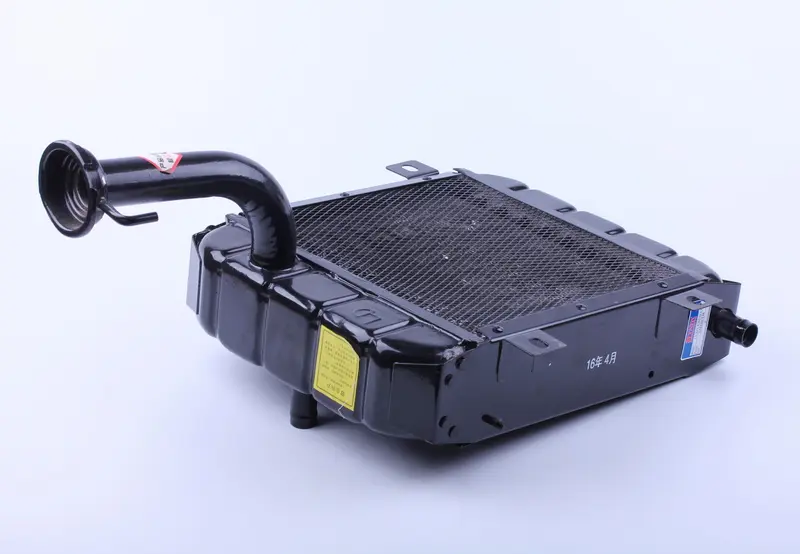

Модель выполнена в виде прямоугольного теплообменного блока с защитной сеткой над сердцевиной, вынесенной изогнутой заливной горловиной, штуцером для подключения патрубка и крепежными проушинами по периметру. Сетка прикрывает тонкие пластины от прямого контакта с крупным мусором, а открытая компоновка оставляет поверхность доступной для периодической очистки. Расположение горловины, штуцеров и точек крепления определяет посадку радиатора в конкретной версии трактора, поэтому одного совпадения названия двигателя для подбора недостаточно.

Замену рассматривают при потере герметичности, следах охлаждающей жидкости на сердцевине или соединениях, повреждении горловины, деформации корпуса либо сильном загрязнении каналов, которое не удается устранить обслуживанием. Рост температуры двигателя сам по себе не указывает только на радиатор: перед ремонтом проверяют уровень и состояние жидкости, свободный проход воздуха через сердцевину, состояние шлангов, хомутов и циркуляцию в системе. Такой осмотр помогает найти настоящую причину и не менять исправную деталь.

Что сверить перед покупкой

В семействах Xingtai, Shifeng и Taishan встречаются разные годы выпуска и варианты компоновки. Перед заказом сопоставьте снятый радиатор и место его установки по нескольким признакам:

• Двигатель: обозначение KM130 или KM138 и водяной тип охлаждения должны соответствовать вашей технике.
• Модель минитрактора: заявленные варианты — Xingtai 24B, Shifeng 244 и Taishan 24; цифры и буквенный индекс сверяют полностью.
• Габариты: сравните высоту, ширину и толщину корпуса, а также общую высоту с изогнутой горловиной.
• Крепление: проверьте количество, форму и расположение проушин, межцентровые расстояния и ориентацию радиатора относительно рамы.
• Подключение: сопоставьте наружный диаметр, направление и положение каждого штуцера, форму заливной горловины и свободное место для шлангов.
• Исполнение: вариант TD следует сравнивать именно с демонтированной деталью, поскольку внешне близкие радиаторы KM130/138 могут отличаться посадкой и разводкой патрубков.

Установка и обслуживание

Работы выполняют на остывшем двигателе после слива охлаждающей жидкости. Старый радиатор снимают без рывков, чтобы не повредить шланги и соседние крепления. Посадочные площадки очищают, опоры и хомуты осматривают, а новый корпус устанавливают без перекоса и принудительного натяжения. Шланги не должны заламываться, касаться подвижных деталей или тянуть штуцеры в сторону. После подключения систему заполняют жидкостью, рекомендованной руководством техники, удаляют воздух и проверяют соединения сначала на холодном, затем на прогретом двигателе.

Сердцевину и сетку полезно регулярно очищать от пыли, растительных остатков и налипшей грязи. Сильную струю и жесткий инструмент не направляют на тонкие пластины, чтобы не замять их и не ограничить проход воздуха. Периодический контроль горловины, шланговых соединений и крепежа позволяет вовремя заметить подтекание или ослабление фиксации. При точном совпадении двигателя, модели, посадочных точек и схемы подключения этот радиатор подходит для восстановления штатного теплообмена минитрактора.
