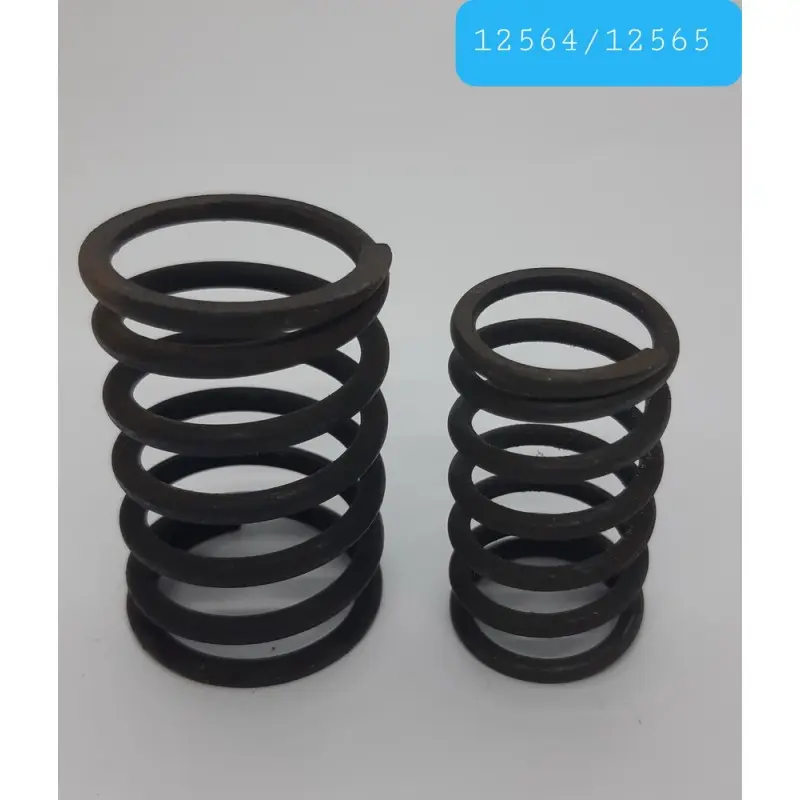

Внутренняя пружина клапана DL190-12 для Xingtai 120

Внутренняя пружина клапана DL190-12

Деталь предназначена для ремонта клапанного механизма дизельного двигателя DL190-12, применяемого на минитракторе Xingtai 120. Она устанавливается внутри наружной клапанной пружины и работает с ней как единая пружинная пара. Для этой позиции используется каталожное обозначение 42.01.119; в товарных карточках для Xingtai 120 указаны длина 42 мм и диаметр 25 мм. Цилиндрическая витая форма позволяет разместить деталь соосно с наружной пружиной в отведенном месте головки двигателя.

Роль в клапанном механизме

При открытии клапана привод сжимает пружины, а при дальнейшем движении механизма накопленное усилие возвращает клапан к седлу. Внутренняя пружина участвует в этом движении вместе с наружной: поддерживает возврат клапана и контакт деталей привода по заданному профилю. Поэтому ее подбирают не как произвольную пружину подходящего диаметра, а как конкретную деталь системы газораспределения DL190-12. Совпадение только общей формы не подтверждает пригодность: значение имеют длина, наружный диаметр, посадка, число и шаг витков, а также работа в паре с наружной пружиной.

Исправная пружинная пара должна свободно размещаться в посадочных местах, сжиматься без перекоса и возвращаться без заедания. Если внутренняя пружина потеряла форму, имеет трещину либо поврежденный виток, клапанный механизм не следует собирать без проверки остальных сопряженных деталей. Одновременно осматривают наружную пружину, тарелку, сухари, опорные поверхности, стержень клапана и направляющую. Такой контроль помогает устранить причину неисправности, а не ограничиваться заменой одной заметно поврежденной детали.

Что сверить перед выбором

• Двигатель: обозначение DL190-12 должно совпадать с документацией на установленный мотор; название одной лишь модели минитрактора недостаточно при возможной замене двигателя.
• Техника: подтвержденное применение — Xingtai 120. Для другой модели необходима отдельная проверка по каталогу ее двигателя.
• Каталожное обозначение: 42.01.119 относится к внутренней клапанной пружине. Не путайте ее с наружной пружиной, которая является отдельной, более крупной деталью.
• Габариты: ориентиры этой позиции — длина 42 мм и диаметр 25 мм. Измеряйте снятую пружину без нагрузки и учитывайте, что изношенная деталь могла укоротиться или деформироваться.
• Конструкция: сравните направление навивки, количество витков, форму торцов и посадку с демонтированной пружиной. Эти признаки важны даже при совпадении двух основных размеров.

Установка и проверка

Монтаж выполняют при разобранном клапанном механизме подходящим приспособлением для сжатия пружин. Перед сборкой очищают опорные поверхности и проверяют, что внутренняя пружина стоит концентрично, не цепляется за наружную и правильно размещается между опорой и тарелкой. Если торцы отличаются, положение детали определяют по ремонтной документации двигателя; универсально назначать верхнюю сторону по внешнему виду нельзя. Пружину не подрезают, не растягивают и не подгибают для компенсации несовпадения размеров.

После установки проверяют надежность фиксации сухарей, отсутствие перекоса и свободную работу клапанного привода при ручном проворачивании двигателя согласно процедуре обслуживания. Регулировку клапанных зазоров выполняют по требованиям DL190-12. Деталь подходит для планового восстановления головки двигателя, замены сломанной внутренней пружины или сборки клапанного механизма после дефектовки. Точный подбор по модели мотора, каталожному обозначению и геометрии позволяет установить предусмотренную для Xingtai 120 пружину без случайной подмены внешне похожей запчастью.
