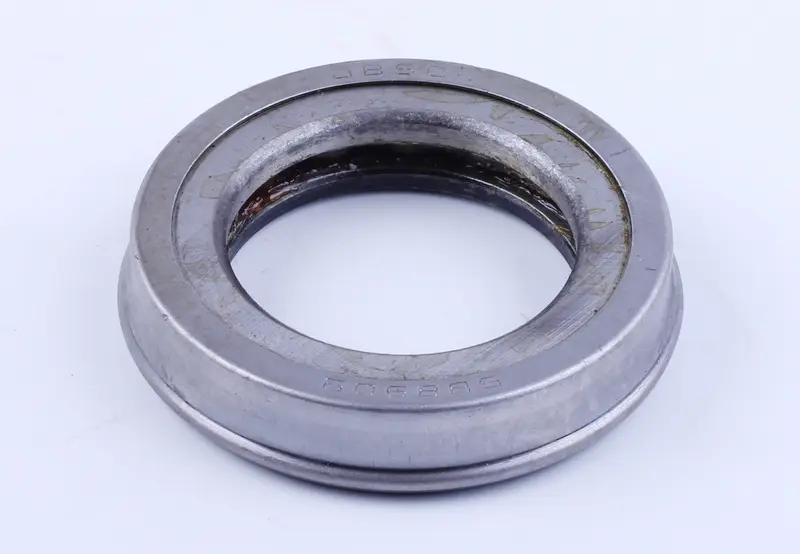

Выжимной подшипник сцепления 588909 Xingtai TD

Выжимной подшипник сцепления 588909 Xingtai TD

Деталь предназначена для механизма выключения сцепления трактора Xingtai. При нажатии на педаль усилие через привод и вилку передается на подшипник: он перемещается по направляющей и воздействует на нажимную часть сцепления, чтобы разъединить ведущую и ведомую стороны. Благодаря этому трактор можно остановить, запустить с места или переключить передачу без постоянной передачи крутящего момента от двигателя к трансмиссии.

Назначение и признаки износа

Подшипник 588909 работает в выжимном механизме и воспринимает нагрузку в момент управления сцеплением. Для этой позиции подтверждено применение на тракторах Xingtai; обозначение встречается для моделей 120, 160, 180, 220 и 224. Однако внутри одной модельной линейки возможны разные исполнения сцепления, поэтому подбор только по названию техники недостаточен. Совпасть должны исполнение самого подшипника, его посадка и сопряжение с вилкой, направляющей и нажимной частью.

Поводом проверить выжимной механизм служат шум или скрип при нажатии педали, рост усилия на педали, заедание хода, неполное выключение сцепления либо затрудненное переключение передач. Такие симптомы не указывают исключительно на подшипник: похожее поведение вызывают износ направляющей втулки, вилки, вала выключения и их контактных поверхностей. Перед ремонтом стоит осмотреть весь механизм, чтобы новая деталь не работала вместе с поврежденными сопряженными компонентами.

Как подобрать подшипник

Перед заказом сравните обозначение 588909 и конструкцию снятой детали. Особенно важны внутренний и наружный диаметры, общая высота, профиль рабочей стороны, форма опорной части и способ установки в корпус или держатель. Внешне близкие выжимные подшипники могут различаться по высоте и геометрии контакта, а такая разница влияет на ход выключения сцепления и положение детали в механизме.

• Модель техники: уточните не только семейство Xingtai, но и точную модификацию, год исполнения и вариант сцепления.
• Размеры: измерьте снятый подшипник по внутреннему отверстию, наружному диаметру и полной высоте; учитывайте выступающую контактную часть.
• Посадка: сопоставьте опорные поверхности, положение относительно вилки и направляющей, а также свободное перемещение без перекоса.
• Сопряженные детали: проверьте держатель, вилку, направляющую втулку и вал на выработку, трещины, изгиб и следы заедания.

Установка и проверка после ремонта

Монтаж выполняют на очищенных посадочных и контактных поверхностях. Подшипник нельзя забивать ударами или устанавливать с перекосом; монтажное усилие не должно проходить через тела качения. Перед сборкой его следует аккуратно провернуть рукой: ход должен быть ровным, без тугих участков и ощутимого заедания. Ориентацию детали, порядок сборки и регулировку свободного хода выполняют по сервисной документации конкретной модификации Xingtai.

После установки проверьте плавность педали, полный возврат выжимного механизма и четкое включение и выключение сцепления. Посторонний шум, рывки или неполное разъединение требуют повторной проверки посадки и состояния сопряженных деталей. Подшипник 588909 подходит для планового ремонта сцепления, когда совпадают обозначение, фактические размеры и конструкция демонтированной детали.
